產品介紹

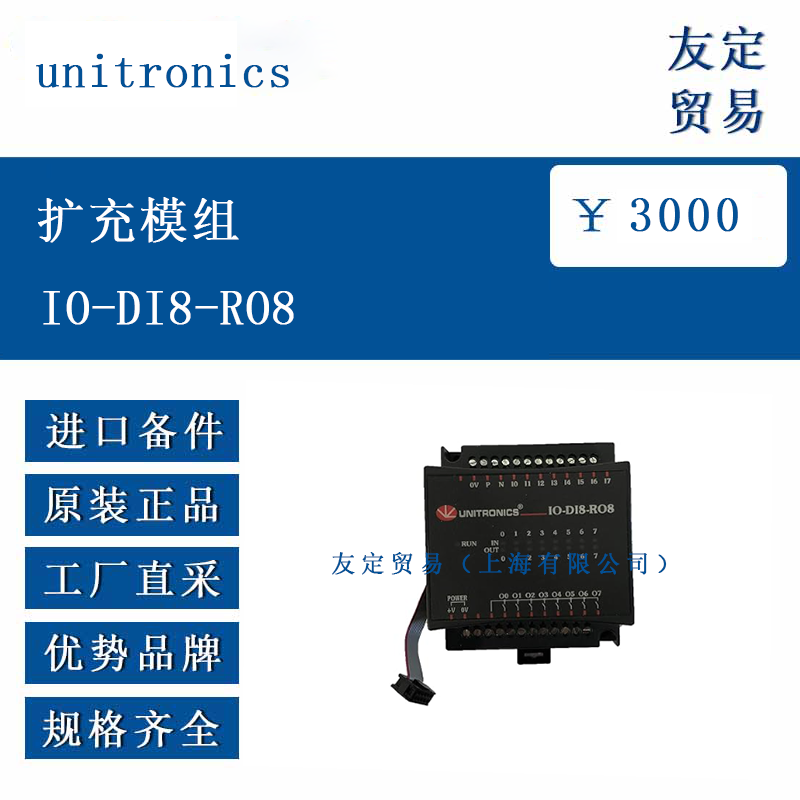

IO-DI8-RO8 擴充模組是一款用于擴展控制系統輸入輸出接口的設備，可與特定的 unitronics OPLC 控制器協同工作，提升系統的控制能力。該模組配備 8 個數字輸入接口和 8 個繼電器輸出接口，其中數字輸入支持 PNP（源型）和 NPN（漏型）兩種類型，能適應不同的信號輸入需求。
模組與 OPLC 控制器之間通過適配器實現連接，確保信號的穩定傳輸。在安裝方式上，它提供了兩種選擇：既可卡裝在 DIN 導軌上，也可通過螺絲固定在安裝板上，靈活適配不同的安裝環境。此外，模組上設有狀態指示燈，可直觀顯示通信鏈接狀態及輸入輸出的活動情況，便于用戶實時監控設備運行狀態。
功能特點
IO-DI8-RO8 擴充模組的核心功能是擴展控制系統的輸入輸出容量，其 8 個數字輸入和 8 個繼電器輸出能夠滿足中低規模控制場景的接口需求。輸入部分支持 PNP 和 NPN 兩種類型，增強了與不同傳感器、開關等設備的兼容性，無需額外轉換設備即可實現連接。
在安裝方面，兩種安裝方式使其能適應不同的現場條件，無論是標準化的 DIN 導軌安裝，還是需要固定位置的螺絲安裝，都能便捷完成。繼電器輸出部分可通過外接元件提升性能，例如在感性直流負載兩端并聯鉗位二極管，在感性交流負載兩端連接 RC 緩沖電路，以延長觸點壽命并保護模組免受反向電動勢的影響。
模組上的狀態指示燈為運行監控提供了便利，RUN 指示燈可反映與 OPLC 控制器的通信狀態，輸入輸出指示燈則能顯示對應接口的活動情況，幫助用戶快速判斷設備是否正常工作。
選型指南
選型時，首先需確認該模組與目標 OPLC 控制器的兼容性，確保兩者能夠正常通信和協同工作。其次，電壓規格是重要考量因素，IO-DI8-RO8 適用于 24 VDC 環境，若實際應用場景為 12 VDC，則需選擇同系列的 IO-DI8-RO8-L 型號。
輸入輸出需求也是關鍵，該模組的 8 個數字輸入（支持 PNP/NPN）和 8 個繼電器輸出需與實際控制場景中的設備數量及類型匹配，例如傳感器的信號類型、負載的性質（ resistive load 等）都需契合。
安裝環境需符合要求，應避免在存在過多 conductive dust、corrosive gas、moisture 或 excessive vibration 的場所安裝，同時要預留至少 10mm 的通風空間，以保證設備的穩定運行。
技術參數
輸入參數：包含 8 個數字輸入，支持 PNP（源型）和 NPN（漏型）；額定輸入電壓為 24 VDC，其中 PNP 類型在邏輯 “0” 時為 0-5 VDC，邏輯 “1” 時為 17-28.8 VDC，NPN 類型在邏輯 “0” 時為 17-28.8 VDC（電流 <1.1 mA），邏輯 “1” 時為 0-5 VDC（電流 >4.3 mA）；輸入電流為 6 mA @24 VDC；典型響應時間為 10 mSec。
輸出參數：配備 8 個繼電器輸出，類型為 SPST-NO（Form A），采用 Tyco PCN-124D3MHZ 或兼容型號繼電器；每個輸出最大電流為 3A（resistive load），公共端總最大電流為 8A（resistive load）；額定電壓為 250VAC / 30VDC，最小負載為 1mA @5VDC；典型響應時間為 10 mS；壽命預期為在最大負載下 100k 次操作。
電源參數：輸出電源額定工作電壓為 24 VDC，工作電壓范圍為 20.4-28.8 VDC；最大電流消耗為 70mA @24 VDC。
環境參數：防護等級為 IP20 / NEMA1；工作溫度為 0°C 至 50°C（32°F 至 122°F）；存儲溫度為 -20°C 至 60°C（-4°F 至 140°F）；相對濕度為 5% 至 95%（無冷凝）。
物理參數：尺寸（寬 x 高 x 深）為 80mm x 93mm x 60mm（3.15” x 3.66” x 2.362”）；重量為 172g（6.07oz.）。
產品尺寸
IO-DI8-RO8 擴充模組的外形尺寸為寬 80mm、高 93mm、深 60mm（3.15” x 3.66” x 2.362”）。這種緊湊的尺寸設計使其能夠在工業控制柜等空間有限的環境中靈活安裝，同時便于與其他設備配合布置。
應用領域
該模組主要應用于工業自動化控制領域，作為 OPLC 控制器的輸入輸出擴充設備，用于擴展控制系統的接口數量，以連接更多的傳感器、執行器等設備。例如，在生產線控制中，可通過該模組連接多個接近開關、光電傳感器等輸入設備，以及電磁閥、小型電機等輸出設備，實現對生產流程的精準控制。
在設備監控系統中，它能將各類監測設備的信號傳入控制器，并將控制器的指令傳遞給執行機構，提升系統的監測和控制能力。此外，在倉儲物流、包裝機械等自動化設備中，該模組也可發揮輸入輸出擴展的作用，滿足設備對多接口的需求。
