產品介紹

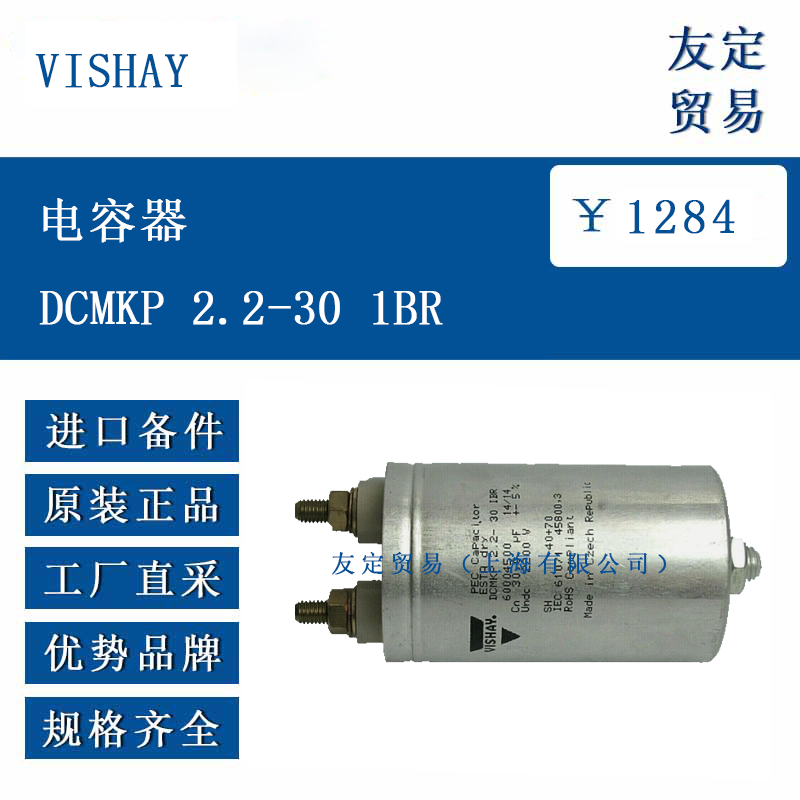

VISHAY DCMKP 2.2-30 1BR 電容器是一款采用金屬化聚丙烯薄膜技術的功率電子電容器，具有自修復特性。其內部填充干燥樹脂（符合 UL 94 V-0 標準），外殼為鋁制，整體結構設計適應工業環境的使用需求。該電容器主要用于直流鏈路和 harmonic filtering，在工業變流器、牽引變流器以及運輸領域的相關設備中發揮作用，也可應用于低功率驅動器的直流鏈路，同時適用于磁化和焊接等場景的脈沖放電。
功能特點
該電容器具有較高的脈沖電流額定值，能夠承受瞬間的大電流沖擊，適用于存在脈沖放電需求的場景。其電感較低，有助于減少電路中的能量損耗和干擾，提高電路的穩定性。在可靠性方面，該電容器表現較好，預期壽命較長，在額定直流電壓和熱點溫度低于 70°C 的條件下，壽命可超過 100,000 小時，且故障率較低（<200 FIT）。此外，它具備抗重型沖擊和振動的能力，能夠在較為惡劣的工業環境中穩定工作。其電介質為無極性，使用時無需考慮正負極性，安裝較為便捷，且干燥樹脂填充的設計進一步提升了產品的安全性和穩定性。
選型指南
選型時，首先需明確應用場景所需的額定直流電壓和電容量，確保所選電容器的參數與電路需求匹配。VISHAY DCMKP 2.2-30 1BR 的額定直流電壓為 2200V DC，電容量為 30μF，適用于相應范圍的電路中。其次，考慮工作環境的溫度條件，該電容器的工作溫度范圍為 - 40°C 至 + 85°C（熱點），需確保使用環境溫度在此區間內。另外，電路中的脈沖電流和持續電流也需納入考量，應不超過電容器的最大允許值。
技術參數
VISHAY DCMKP 2.2-30 1BR 電容器的額定直流電壓為 2200V DC，電容量為 30μF，電容量公差為 ±5% 或 ±10%。采用金屬化聚丙烯薄膜技術，具有自修復功能，介電損耗因數 <2×10??。電感 < 100nH，有助于減少電路干擾。測試電壓方面，Utt=1.5×UNDC/10s，Utc=2×UNDC+1000V AC/10s。在額定直流電壓和熱點溫度 < 70°C 的條件下，預期壽命> 100,000 小時，可靠性 < 200 FIT。外殼為鋁制，填充干燥樹脂（UL 94 V-0），符合 IEC 61071、IEC 61881-1 標準。
產品尺寸
該電容器的尺寸參數需參考對應型號的圖紙（Drawing 1）。其高度（H）、直徑（DIA.）等尺寸根據設計確定，例如直徑可能為 64mm，高度為 105mm。安裝相關的尺寸包括安裝孔的規格，如采用 M8 螺紋，扭矩為 6Nm；或 M12 螺紋，扭矩為 10Nm，具體取決于直徑大小（直徑≤84.4mm 時 A=32mm，直徑 = 116mm 時 A=50mm）。這些尺寸參數確保了電容器能夠與安裝結構適配，保證安裝的穩定性。
應用領域

VISHAY DCMKP 2.2-30 1BR 電容器在工業領域有著廣泛的應用，可用于工業變流器和牽引變流器中的直流鏈路和 harmonic filtering，保障變流器的穩定運行。在低功率驅動器中，作為直流鏈路電容器發揮作用，協助維持電路的穩定電壓。此外，在磁化和焊接設備中，可作為脈沖放電電容器使用，滿足設備對瞬間能量釋放的需求。同時，在運輸領域的相關電氣設備中，該電容器也能適應其工作環境，提供可靠的電容性能支持。

?
