產品介紹

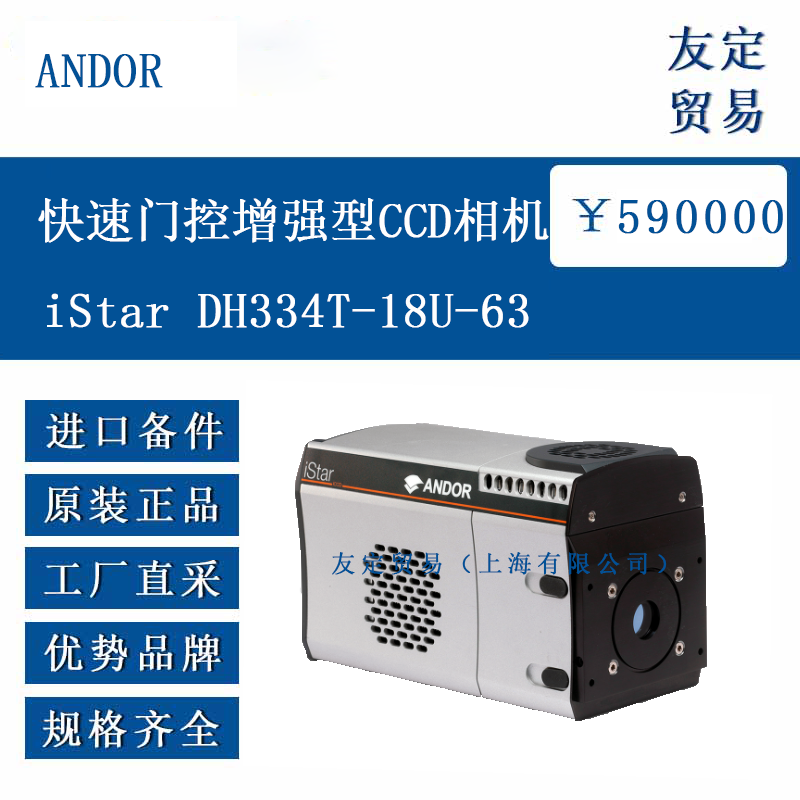

ANDOR iStar DH334T-18U-63 是一款集成圖像增強器與 CCD 傳感器的快速門控增強型相機，專為納秒級時間分辨成像設計。其核心結構包括 1024x1024 像素的 CCD 傳感器（13μm 像素尺寸）與 18mm 直徑的 Gen 3 圖像增強器，通過光纖耦合實現信號傳輸。增強器采用 HVS 光電陰極，配合 P43 快速衰減熒光體，可捕捉 280-760nm 波長范圍的光信號；超快門控技術支持 < 2ns 的光學門控寬度，結合 - 40℃熱電冷卻，有效降低暗電流與噪聲，適用于瞬態現象的高精度捕捉。相機通過 USB2 接口實現控制，集成數字延遲發生器（DDG），支持多設備同步觸發，適配復雜實驗系統。
功能特點
該相機具備超快時間分辨率，最小光學門控寬度 < 2ns，可捕捉納秒級瞬態事件，配合低抖動（35ps rms）與 < 19ns 插入延遲的門控電子設備，確保時序同步精度。其 Gen 3 HVS 光電陰極典型峰值量子效率達 50%，在 280-760nm 波段有良好響應，提升弱光信號檢測能力。集成的 500kHz 持續門控率支持高頻激光實驗中的信號累積，結合芯片上積分（IOC）模式，可在 1 秒曝光內累積 500,000 次信號，優化信噪比。-40℃熱電冷卻顯著降低 CCD 暗電流（0.04 e?/pix/s），減少噪聲干擾；干氣吹掃接口可進一步降低電子背景照度（EBI），提升檢測閾值。相機支持裁剪模式與快速動力學模式，前者通過限定成像區域提升幀率（最高 29,850 fps），后者通過信號快速轉移實現高速序列采集，適配動態現象的連續監測。
選型指南
選型時首先需明確時間分辨率需求：若需 <2ns 門控寬度，選擇 “U”（超快）門控類型；若側重高量子效率且可接受稍慢門控（<100ns），則可選 “High QE” 型號。其次，根據光譜范圍選擇光電陰極：HVS（280-760nm）適用于可見光研究，VIH（280-910nm）適配近紅外場景。增強器直徑（如 18mm）需與光學系統視場匹配，確保信號收集效率。輸出與控制方面，若需自定義編程，可搭配 SDK2 軟件；若側重即插即用操作，Solis 軟件更適用。此外，需考慮工作環境：高溫環境建議搭配冷卻器（如 Oasis 160），多設備實驗需確認觸發接口（SMA/BNC）的兼容性。
技術參數
傳感器參數：陣列格式 1024x1024，像素尺寸 13μm，有效面積 13.3x13.3mm；像素阱深 100,000 e?，典型讀出噪聲 5 e?（50kHz 讀出率）。幀率：全幀 16 位數字化時最高 4.2 fps，裁剪模式達 333 fps，快速動力學模式最高 29,850 fps。增強器參數：18mm 直徑，Gen 3 HVS 光電陰極，P43 熒光體；最小門控寬度 < 2ns，最大門控率 500kHz（Intelligate™關閉時）；量子效率最小保證值 38%，典型峰值 50%。冷卻：最低 - 40℃（需冷卻器），暗電流 0.04 e?/pix/s（-40℃時）。接口：USB2.0 控制接口，SMA 觸發輸入 / 輸出（5 路輸出，2 路輸入）。電源：+12VDC ±5%，典型功耗 60W。工作環境：0-40℃ ambient 溫度，<70% 相對濕度（無凝結）。
產品尺寸
相機重量 4.2kg，外形尺寸（部分關鍵參數）：長度約 233.4mm，寬度 110.7mm，高度 137.0mm。光學 focal 距離 10.0±0.4mm，安裝孔為 1/4-20 UNC 規格，分布于 3 個點位，間距適配標準光學平臺。干氣吹掃接口適配 6mm 外徑塑料管， gate monitor 接口為 SMA 類型，電源與控制接口集中于機身側面，便于集成到實驗系統。
應用領域

在等離子體研究中，其超快時間分辨率可捕捉等離子體演化的瞬態過程，記錄電子密度與溫度的時空分布。時間分辨熒光（如 LIF、PLIF）實驗中，能追蹤分子激發態壽命，解析化學反應動力學。量子光學領域，可用于單光子計數與糾纏光子對的時間關聯測量，支持量子態表征。在瞬態吸收光譜中，配合脈沖激光系統，可監測材料光誘導的電子躍遷過程。此外，其高幀率與低噪聲特性也適用于 hyperspectral 成像與非線性光學研究，為材料科學、生物物理等領域的精密測量提供支持。
