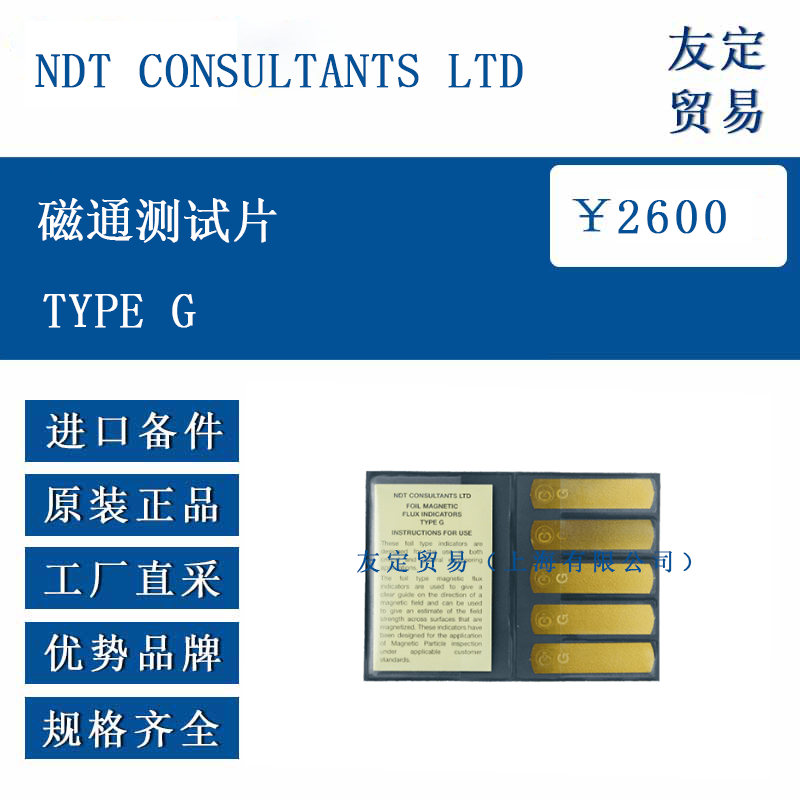

英國NDT CONSULTANTS LTD TYPE G磁通測試片
產品型號：TYPE G
廠商性質：供應商
公司名稱：友定貿易(上海)有限公司
地 址：上海市嘉定區澄瀏公路52號39幢2樓
聯 系 人：周凡
聯系電話：19101779280
公司類型：供應商
主營產品： 風向標 、柱塞泵 、光源板 、分配器 、電阻器 、控制箱 、溫度計 計量泵 、計量閥 、單向閥 、減速機 、齒輪箱 、指示器 、電磁閥
所在地區：上海市 上海市
注冊時間：2024-08-12
產品介紹
TYPE G 磁通測試片以 ferromagnetic 材料為基材，經過特定工藝處理，表面均勻且具有穩定的磁特性。其工作原理基于磁通泄漏檢測技術：當測試片置于磁場環境中時，若被檢測對象表面或近表面存在缺陷（如裂紋、夾雜等），會導致磁場分布異常，測試片通過磁粉聚集或磁化狀態變化顯示缺陷的位置與形態。該測試片可配合磁通檢測設備使用，為操作人員提供直觀的缺陷可視化效果，是無損檢測流程中的輔助工具，適用于對 ferromagnetic 材料的表面及近表面缺陷進行評估。
功能特點
TYPE G 磁通測試片的核心功能是在磁場作用下響應缺陷引起的磁通畸變，通過可觀察的物理變化（如磁痕形成）標記缺陷位置，幫助檢測人員識別被檢材料的不連續性。其材質均勻性確保了檢測結果的重復性，在相同磁場條件下，對同一缺陷的顯示效果保持穩定。測試片的磁特性經過調控，能夠適配一定范圍的磁場強度，在常規檢測環境中不易受外界輕微磁場干擾，保證顯示效果的清晰度。此外，其表面狀態設計便于磁粉附著與觀察，使用后可通過特定方式清理，部分規格支持多次使用，適配不同檢測頻次的需求。
選型指南
選型時需結合檢測對象的特性與檢測要求：首先，被檢測材料需為 ferromagnetic 材料，非 ferromagnetic 材料無法通過磁通測試片實現缺陷檢測。其次，需明確缺陷類型，TYPE G 測試片適用于表面及近表面的線性或體積型缺陷，對于深埋缺陷的檢測效果有限。再者，需匹配磁場強度范圍，測試片的磁響應特性與磁場強度相關，應根據檢測設備的輸出磁場選擇適配型號，避免因磁場過強或過弱導致顯示效果不佳。此外，需考慮使用環境，若檢測環境溫度、濕度波動較大，應確認測試片的適用環境參數是否匹配，以保證檢測穩定性。
技術參數
TYPE G 磁通測試片的主要技術參數如下：基材為低碳鋼，厚度范圍 0.15-0.25mm，尺寸公差 ±0.02mm；磁導率在 100-300μ?（真空磁導率）范圍內，矯頑力 20-50A/m；適用磁場強度 0.8-8mT，在該范圍內可穩定顯示磁通畸變；工作溫度 0-60℃，相對濕度 0-85%（無凝結）；表面粗糙度 Ra≤0.8μm，保證磁粉附著均勻性；單次檢測后磁粉殘留量≤5mg/cm²，便于清理。
產品尺寸
該型號磁通測試片提供多種規格尺寸，常見的有 50mm×50mm、75mm×75mm、100mm×100mm，可根據檢測區域的大小選擇：小尺寸適用于局部精細檢測（如零部件邊角），大尺寸適用于大面積檢測（如板材、管道表面）。所有規格的測試片邊緣均經過去毛刺處理，避免檢測過程中劃傷被檢材料表面。
應用領域
TYPE G 磁通測試片廣泛應用于 ferromagnetic 材料的無損檢測場景：在汽車制造業中，用于發動機零部件、底盤構件的表面裂紋檢測，確保關鍵部件的結構完整性；在機械加工領域，用于評估齒輪、軸承等傳動件的近表面缺陷，輔助質量控制；在石油化工行業，適用于管道、壓力容器的定期檢修，檢測因腐蝕、疲勞產生的表面損傷；在航空航天領域，可配合專用設備對起落架、連接件等進行缺陷篩查，保障飛行安全。此外，該測試片也常用于實驗室材料評估，為新材料的磁特性研究提供輔助支持。
?
