產品介紹

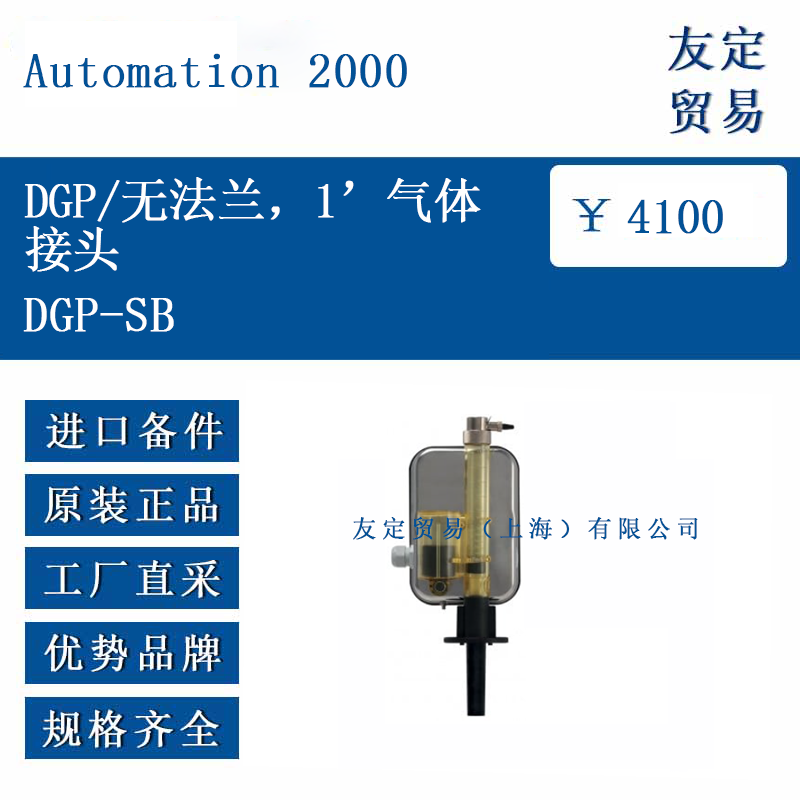

Automation 2000 DGPT2-SB 是 DGPT2® 變壓器保護繼電器的一種特殊配置形式，其主要特征在于取消了標準型號的安裝法蘭結構，并集成了一個公稱直徑為1英寸的氣體連接接口。該設計適用于特定安裝場景，例如需要直接通過管道連接至氣體收集系統或空間受限的變壓器設備。DGPT2-SB 保留了核心的監測功能（氣體累積監測），但安裝方式和接口形式與標準法蘭安裝型號存在顯著差異，為特殊應用需求提供了替代方案。
功能特點
DGPT2-SB 的核心功能聚焦于變壓器內部故障氣體的監測與信號輸出。其取消了傳統的法蘭安裝結構，設備主體（透明塑料部分，材質為 Trogamid® T5004）設計有專門的1英寸氣體接口。該接口允許設備通過外部管道直接連接到變壓器油室或專門的氣體收集點，用于捕獲和監測變壓器內部因電氣故障產生的氣體（主要是緩慢產生的故障氣體）。設備內部包含一個或多個簧片觸點（標準為1個，可選2個同步或帶偏移觸點），當累積的氣體體積達到預設閾值（通常在100-200 cm³范圍內，符合IEC EN 50216-3標準，精度±5 cm³）時，簧片觸點狀態改變（轉換觸點：常開、常閉、公共點），輸出報警或跳閘信號至控制回路。設備防護等級維持IP56（防塵及防強噴水）和IK07（抗機械沖擊），外殼（若配置金屬外殼）材質通常為AISI 304不銹鋼。
選型指南
變壓器安裝位置無法提供標準法蘭安裝所需的開口或空間。
應用需求側重于氣體監測，并需要通過1英寸接口進行管道式連接。
無需或不適合采用標準法蘭安裝的壓力、溫度集成監測（注：SB配置可能主要或僅保留氣體監測功能，文件未詳述其是否集成其他監測元件）。選
1英寸氣體接頭的螺紋規格（如NPT、BSP）。
是否需要額外的氣體監測觸點（選項如2G-同步氣體觸點，2GD-帶偏移氣體觸點）。
環境要求（是否需搭配X選項-AISI 316L材質用于腐蝕環境）。
若變壓器具備標準安裝開口且需完整監測功能（氣體、壓力、溫度），則應選擇標準DGPT2®或帶IB選項（儲油柜連接）的型號。
技術參數
主要監測功能： 氣體累積監測（氣體放電）。
氣體接口： 1 英寸 (約 25.4 mm) 公稱直徑，帶螺紋（具體螺紋類型需確認）。
簧片觸點數量：標準1個（可選2個）。
觸點類型：轉換觸點（1常開，1常閉，1公共）。
動作范圍：約100-200 cm³ 氣體體積 (符合 IEC EN 50216-3)。
精度：±5 cm³。
透明殼體材質：Trogamid® T5004 (含UV穩定劑)。
防護等級：IP56, IK07。
標準材質：AISI 304 不銹鋼 (可選X選項升級至AISI 316L)。
接線端子：數量12或18個，緊固能力最大4 mm²導線。
分斷能力（氣體觸點）：參見文件第11頁表格（例如，250 VAC φ0.5 時約 0.5 A）。
絕緣電阻：端子與地之間 ≥ 20 MΩ @ 500 VDC。
介電強度：端子與地之間 2,000 VAC, 1分鐘。
環境溫度：-40°C 至 +65°C。
介電液體/氣體溫度：≤140°C (若保留塑料主體)。
安裝方式： 非法蘭安裝，具體固定方案需根據現場管道連接方式和支撐結構確定（文件未提供標準方案）。
產品尺寸
設備主體高度與寬度： 透明氣體監測腔體的主體高度和寬度可能與標準型號相似（約297 mm高，148 mm寬），但底部無85 mm直徑法蘭。
氣體接口： 1英寸接口位于設備主體特定位置（通常在底部或側面），其連接螺紋的規格和長度是關鍵尺寸。
外殼尺寸（若配置）： 金屬外殼（容納接線端子）的尺寸（約148 mm x 93 mm x 207 mm，見文件第12頁）可能維持不變，通過特定方式與氣體監測主體連接。
安裝點： 無97 mm PCD的螺栓安裝孔。固定依賴管道支撐架或設備主體/外殼上可能設計的輔助安裝耳/孔（文件未提供具體SB尺寸圖）。
用戶需聯系供應商獲取DGPT2-SB型號的詳細尺寸圖紙以進行安裝規劃。
應用領域
改造或空間受限項目： 現有變壓器未預留標準DGPT2®安裝法蘭開口，或可用空間不足以容納帶法蘭的設備，但需要增加氣體監測功能。
管道連接式氣體監測： 需要將氣體繼電器集成到特定氣體管路系統中，例如連接至集中氣體收集裝置、在線色譜分析儀進氣口或作為次級氣體繼電器使用。
特定設計需求： 某些特殊設計的變壓器或電抗器，其結構更適合通過管道接口而非頂部法蘭安裝監測設備。

在這些應用中，DGPT2-SB 持續監測流經其腔體的故障氣體體積，當累積量達到設定閾值時，通過繼電器觸點提供狀態變化信號，為運維人員提供變壓器內部潛在故障（如局部放電、過熱）的早期指示。其無法蘭和管道接口的設計提供了安裝靈活性，但需確保連接的密封性、穩固性以及氣體通路的暢通。適用于戶內外環境，但需注意環境適應性（如選材）
