產品介紹

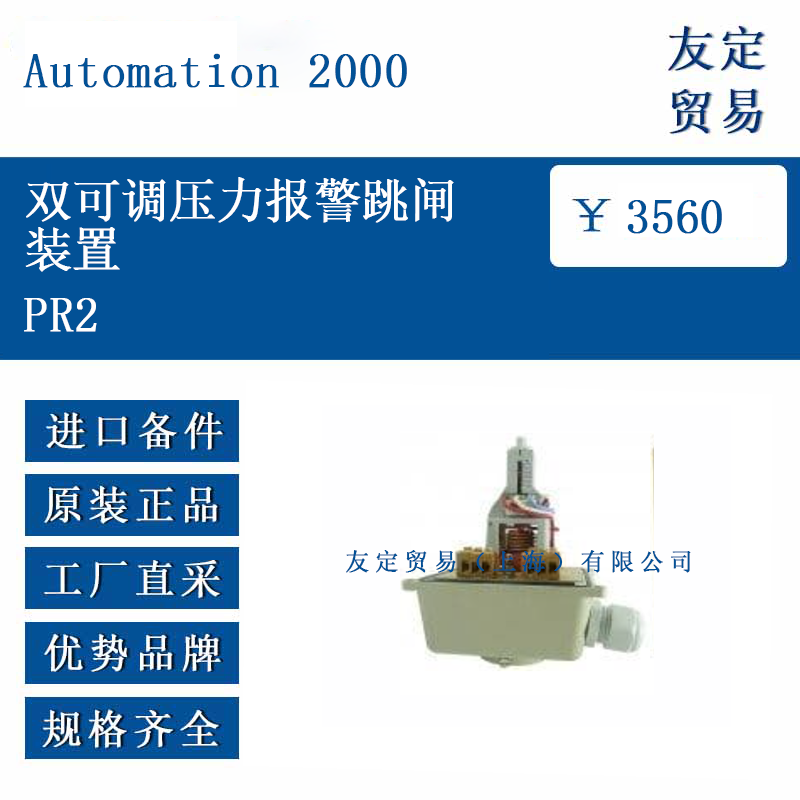

PR2 由法國 Automation 2000 設計制造，是一套專為油浸式變壓器設計的機械式壓力監控組件，包含兩只獨立可調的壓力開關，分別用于報警與跳閘。裝置通過不銹鋼波紋管與變壓器油腔直接連通，當內部出現壓力異常升高時，兩只開關可按不同設定值依次動作，輸出無源干接點信號。PR2 可整體集成于 DGPT2 系列油氣指示器內部，也能作為獨立模塊安裝在儲油柜或箱蓋接口，適用于需要分級保護的場合。殼體與波紋管均采用耐油材料，整體防護等級 IP56，可在 -40 °C 至 +65 °C 環境中長期運行。
功能特點
兩只壓力開關共用一只不銹鋼波紋管作為感壓元件，第一只開關常設定在較低壓力值，用于報警提示；第二只開關設定在更高壓力值，用于跳閘或切除負載。兩只開關的設定旋鈕外露于蓋板，可在 0–500 mbar 區間內分別連續調節，分辨刻度 10 mbar，整定后用鉛封鎖定，防止誤動。每只開關均為 SPDT 型轉換接點，可同時提供常開與常閉端子，兼容 AC 250 V-0.5 A 及 DC 24 V-3 A 負載。波紋管與殼體之間采用雙重密封，第一重為氟橡膠 O 形圈，第二重為金屬墊片，即使長期浸泡在絕緣油中也能保持密封。裝置頂部配有手動測試按鈕，可在不升壓的情況下模擬動作，便于現場校驗二次回路。
選型指南
用戶在訂購 PR2 時需確認接口規格、設定范圍及引線長度。標準接口為 M25×1.5 外螺紋，可直接旋入變壓器箱蓋預留孔；若現場為 DN25 法蘭，可配 PR2-B 附加法蘭。常規設定范圍為 0–500 mbar，可定制 0–700 mbar 版本。引線默認 250 mm AWG22 鍍錫銅線，可選 500 mm 或 1000 mm。海洋或高腐蝕環境建議選用 AISI 316L 殼體與氟橡膠密封件；低溫環境可改用硅橡膠密封圈，但需注明工作溫度。若需與 DGPT2 共同使用，則 PR2 作為 2P 或 2PD 選項內置于裝置內部，無需單獨開孔。
技術參數
設定范圍：0–500 mbar，可選 0–700 mbar
設定精度：±10 mbar
回差：≤10 mbar
響應時間：≤5 ms
接點形式：2×SPDT（每只常開+常閉）
接點容量：250 V AC-0.5 A；24 V DC-3 A（阻性）
接觸電阻：≤150 mΩ（初始值）
絕緣電阻：≥100 MΩ（500 V DC）
工頻耐壓：2 000 V AC，1 min
環境溫度：-40 °C 至 +65 °C
介質溫度：≤140 °C
殼體材質：鋁陽極氧化或 AISI 316L 可選
密封等級：IP56
重量：約 0.48 kg（鋁殼體）
產品尺寸
PR2 外形呈圓柱加頂部方蓋結構。圓柱部分直徑 70 mm，高度 60 mm；頂部方蓋 80 mm×80 mm，厚度 15 mm。中心螺紋接口 M25×1.5，螺紋長度 12 mm，配聚四氟乙烯墊片。兩只調節旋鈕位于方蓋中央，直徑 20 mm，高度 8 mm，帶 0–500 mbar 刻度。測試按鈕與接線端子布置在方蓋兩側，端子間距 6.3 mm，可接 2.5 mm² 線鼻。整體安裝高度 90 mm，側向出線所需空間 110 mm。
應用領域

PR2 適用于 6 kV 及以上油浸式電力變壓器、配電變壓器、牽引變壓器、電爐變壓器及整流變壓器。在城市地下變電站、風電場升壓站、光伏電站匯流站、軌道交通牽引變電站、海上油氣平臺、船舶配電系統等場合，均可作為獨立壓力報警跳閘或作為 DGPT2 的組成部分使用。其兩路無源干接點輸出可分別接入繼電保護裝置、PLC、SCADA、報警燈或斷路器分閘回路，實現就地與遠程雙重提示，同時滿足分級保護要求。

?
