產品介紹

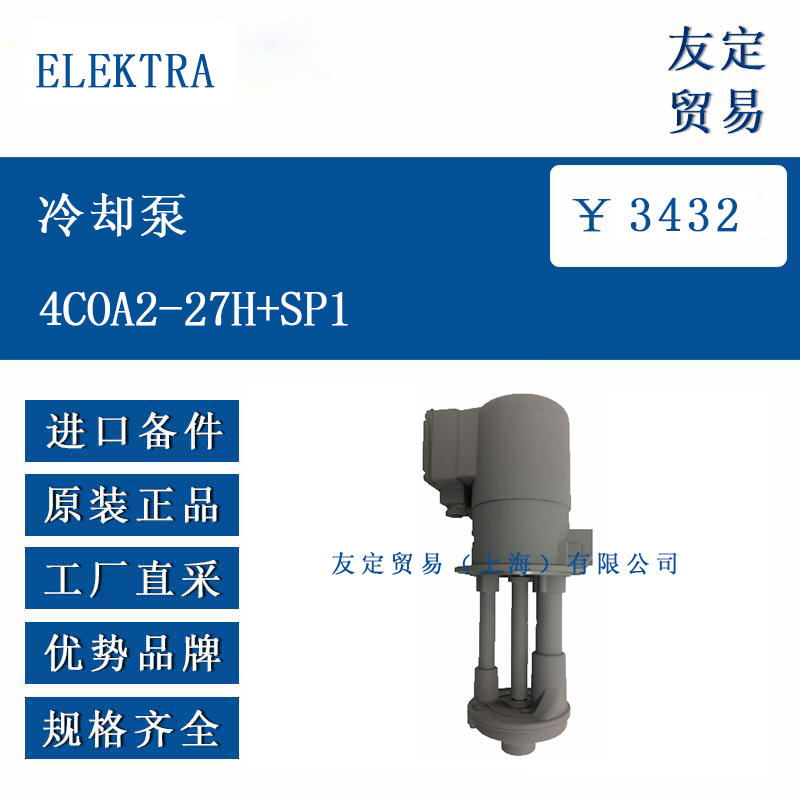

ELEKTRA 4COA2-27H+SP1 是一款由歐洲 Keller Antriebstechnik 制造的電動浸入式冷卻泵，專為機床、加工中心及工業冷卻系統設計。型號中的 4COA 表示第四代 COA 系列結構，數字 2 對應公稱葉輪尺寸，27H 指電機功率 0.27 kW 并帶熱保護開關，后綴 +SP1 代表標配單速控制模塊。泵體與電機為垂直一體化設計，電機位于泵體上部，葉輪和泵腔整體浸入冷卻液，通過離心力將液體從低位吸入口送往高位排出口。整機防護等級為 IP 54，默認接線盒位于 P1 位置，可按需求旋轉 90° 四次，便于現場布線。

功能特點
該泵采用三相異步鼠籠式電機，標準電壓 230/400 V 50/60 Hz，60 Hz 時通過縮小葉輪外徑維持相近性能曲線。泵腔為兩段式鋁殼結構，中間以鋼管連接，其中一根兼作回流通道，降低紊流與汽蝕傾向。葉輪材質為 Hostaform 塑料，兼顧耐化學性與低噪聲；泵軸與導流管為鋼制，表面經防銹處理。進液口配有 0.5 mm 濾網，可阻擋冷卻液中的金屬屑與雜質。電機外殼與泵蓋為鋁合金壓鑄，散熱片設計保證長時間運行溫升不超過 60 K。SP1 控制模塊提供單速運行，接線盒蓋可旋轉，用戶可現場調整電纜出線方向。電機內置溫度保護器，當繞組溫度超過設定值時自動斷電，冷卻后自動復位。

選型指南
選型時應先確認冷卻液類型：該泵適用于水基冷卻液、乳化液及礦物油，運動粘度不超過 150 mm²/s，介質溫度 0 °C 至 60 °C；若用于合成酯或含氯液體，需與制造商確認材料兼容性。系統所需流量與揚程應落在 4COA2 性能曲線有效段：在 50 Hz 下，揚程 1 m 時流量約 25 L/min，揚程 4 m 時流量約 15 L/min；若 60 Hz 運行，流量略增，但揚程曲線整體下移。電源若只有 230 V，可選三角接法；若現場為 400 V，采用星形接法即可。安裝高度應保證泵體始終浸沒，最低液位不低于泵蓋下緣，最高液位不得沒過電機外殼頂部，防止液體進入軸承室。若需變速或遠程啟停，可取消 +SP1 并選配變頻模塊；若空間有限，可選接線盒 P2-P4 位置版本；若環境溫度高于 40 °C，需降額使用或加裝冷卻風扇。

技術參數
電機功率：0.27 kW
額定電壓：3~ 230/400 V 50/60 Hz
額定電流：1.2/0.7 A (50 Hz)
同步轉速：3000/3600 rpm (50/60 Hz)
防護等級：IP 54（可定制 IP 55）
冷卻方式：IC 411 自扇冷
接液材質：鋁合金外殼、Hostaform 葉輪、鋼軸
濾網孔徑：0.5 mm
最大顆粒：0.5 mm
介質溫度：0 °C 至 60 °C
環境溫度：−10 °C 至 +40 °C
最大安裝高度：海拔 1500 m
噪聲：≤ 60 dB(A) @ 1 m
重量：約 2.8 kg

產品尺寸
泵體總高 180 mm，電機外徑 93 mm，泵蓋法蘭外徑 70 mm。吸入口位于底部，內螺紋 G 3/8，中心距安裝板 70 mm；排出口位于側面，內螺紋 G 3/8，中心距安裝板 115 mm。安裝板尺寸 93 mm×70 mm，四角 M6 通孔，孔距 50 mm×65 mm。電纜引出線長 1.5 m，標準 H05VV-F 4×1 mm²，接線盒可 90° 旋轉四次。若需延長電纜或改用耐油護套，可在訂貨時說明。

應用領域

ELEKTRA 4COA2-27H+SP1 多用于 CNC 車床、銑床、磨床的冷卻潤滑系統，為刀具與工件提供穩定流量，帶走切削熱并沖洗鐵屑。在工業清洗設備中，作為低壓循環泵，將清洗劑從集液槽送至噴嘴。塑料擠出機配套冷卻回路亦使用該泵，確保模具恒溫。由于體積小、噪聲低，也常見于實驗室小型加工中心或教學設備。若加裝不銹鋼外殼與食品級密封，可擴展至食品機械冷卻段。

?
