產品介紹

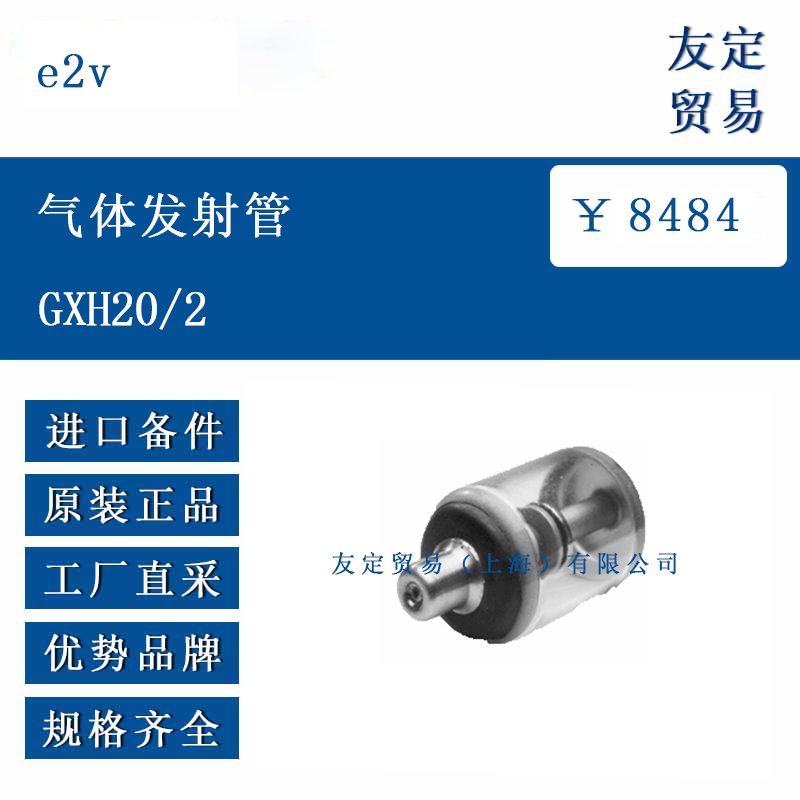

GXH20/2 是英國 e2v technologies 推出的 GXH 系列雙電極氣體發射管，內部充惰性氣體，玻璃-金屬密封結構，標稱直流擊穿電壓 2 kV。型號后綴 “20” 表示 20×100 V 即 2 kV 檔位，后綴 “/2” 通常指雙管并聯封裝，便于在緊湊空間內實現冗余或雙線同步觸發。管體為圓柱形，頂部帶 M3 螺紋安裝孔，可直接固定在散熱器或支架上，無需額外夾具。器件出廠前通過氦質譜檢漏與高壓脈沖老化，確保密封性與擊穿一致性。GXH20/2 主要用于單次或低頻脈沖放電場合，壽命取決于放電電流幅值、脈寬及重復率。

功能特點
器件采用三電極簡化結構，工作電極間距由玻璃珠精確控制，擊穿電壓公差 0 % 至 +10 %，便于批量應用時保持觸發閾值一致。玻璃外殼與金屬電極熱膨脹匹配，可在 −40 ℃ 至 +125 ℃ 環境下保持機械完整。電極表面經化學鈍化處理，降低多次放電后的燒蝕速率。內部填充氣體含微量放射性同位素，產生初始電離以縮短統計延遲時間，放射性活度 ≤ 5.44 MBq，符合 IEC 標準對豁免器件的要求。器件電容 ≤ 5 pF，對高速脈沖回路的寄生影響較小。單脈沖峰值電流 30 kA 8/20 µs 波形，單次電荷轉移 0.5 C，累計電荷 6000 C，適合低占空比應用。

選型指南
當系統需求擊穿電壓 2 kV 且需冗余觸發時，GXH20/2 雙管并聯封裝可減少布線，提高可靠性。若僅需單管，可直接選用 GXH20。選型時應確認電路最大開路電壓不超過 2.2 kV，脈沖電流不超過 30 kA；重復頻率高于 3 Hz 時需計算累計電荷是否低于 0.81 mC/次。安裝面需保持平整并涂抹導熱硅脂，以利放電熱量傳導；若環境存在劇烈振動，建議加裝彈性墊片。系統需預留 42 mm 長、29 mm 直徑的安裝空間，頂部 M3 螺紋孔深度 ≥ 5 mm。若對放射性敏感，可選無放射版本，但需接受更長的擊穿延遲。

技術參數
直流擊穿電壓：2 kV
擊穿電壓公差：0 % 至 +10 %
峰值電流：30 kA 8/20 µs
單次電荷轉移：0.5 C
累計電荷：6000 C @ 0.81 mC/次 3 Hz
電容：≤ 5 pF
工作溫度：−40 ℃ 至 +125 ℃
機械沖擊：40 g 4 ms 半正弦
密封：玻璃-金屬氦檢漏
放射性：≤ 5.44 MBq 氚
質量：約 37 g
安裝：M3 螺紋孔，孔深 ≥ 5 mm

產品尺寸
管體為圓柱形，外徑 29 mm，高度 42 mm。頂部中心 M3×5 mm 螺紋孔用于固定；底部直徑 9.5 ± 0.5 mm 的電極帽作為高壓端，可焊接或壓接引線。側面無額外突起，適合并排密集安裝。雙管并聯 GXH20/2 的整體長度保持 42 mm，寬度約 54 mm，仍可通過相同 M3 孔固定在散熱器上。

應用領域

GXH20/2 常用于單次脈沖發生器，為 Marx 發生器、Blumlein 線提供同步觸發；在燃氣渦輪點火系統中，作為高壓火花開關，保證點火線圈能量快速釋放；醫療碎石機中，用于沖擊波源觸發，確保脈沖能量穩定；實驗室電磁脈沖裝置中，可作為低抖動主開關；也可串并聯組成更高電壓或更大電流的開關陣列，滿足特定工程需求。
