產品介紹

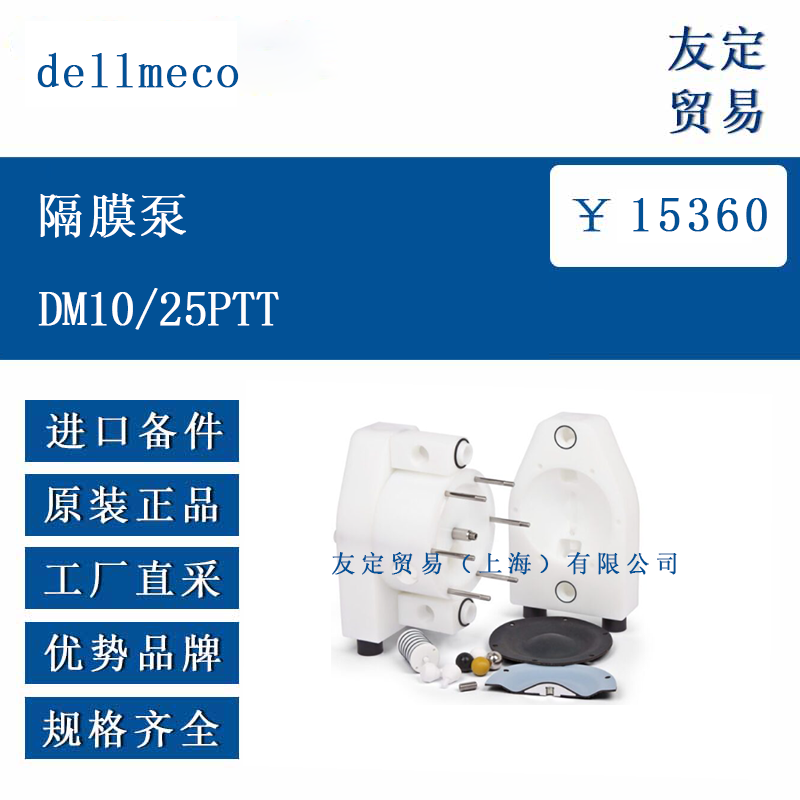

dellmeco DM10/25PTT 是波蘭 Dellmeco 公司塑料系列中的一款氣動雙隔膜泵，型號中的 10/25 對應公稱通徑 3/8" 和最大流量 25 l/min 的規格，PTT 表示接液部件為 PTFE，隔膜材質為 TFM/PTFE。該泵通過壓縮空氣驅動隔膜往復運動，形成周期性容積變化，從而將液體從吸入口輸送至排出口。整體結構由兩片 PTFE 泵殼、中央氣閥殼體、兩片 TFM 隔膜、球閥及連接件組成，所有與介質接觸的金屬件均被包覆或隔離，適用于對金屬離子敏感的流體。泵體通過四組螺栓壓合，拆裝無需專用工具，現場維護人員可在短時間內完成隔膜或閥球的更換。

功能特點
壓縮空氣經頂部氣閥交替進入左右隔膜腔，推動隔膜往復運動，實現自吸干運轉，干吸高度約 2 米，濕吸高度可達 8 米。泵內無旋轉部件，允許輸送含固體顆粒的液體，最大可通過 3 mm 顆粒。進出口采用球閥止回結構，在停氣時保持液柱不回流，減少重復灌泵。氣閥為無潤滑設計，使用干燥潔凈的壓縮空氣即可長期運行；若現場空氣質量欠佳，可加裝空氣過濾調節單元。泵體自帶接地端子，整機電阻低于 1 Ω，可與導電軟管配合，降低靜電積聚風險。排氣口配有聚乙烯消聲器，運行噪聲約 75 dB，可根據需要更換為燒結青銅消聲器以適應更高溫度。隔膜破裂時，液體進入中央腔并從消聲器溢出，現場可立即發現異常，避免介質污染氣路。

選型指南
在確定型號前，應先核對介質化學兼容性：PTFE 與 TFM 隔膜適用于 pH 0-14 的酸堿鹽溶液、氧化劑及部分有機溶劑；若介質含氯離子濃度高，需確認 PTFE 等級。流量需求在 0-25 l/min 區間時，DM10/25 規格可滿足；若預計管路阻力大，可預留 0.2-0.4 MPa 的壓差余量。氣源壓力常規為 0.2-0.7 MPa，若現場僅有低壓氣源，可選配增壓模塊 HPM 或 HPS，將輸出壓力提高至 1.2 或 1.6 MPa。接口型式默認為 BSPP 內螺紋，可另選 NPT、BSPT 或 DIN/ANSI 法蘭；若需快速拆卸，可選配不銹鋼活接。對于食品或醫藥用途，可選 CLEAN 包，所有外露密封替換為 FDA 級彈性體，并提供材質追溯文件。環境溫度低于 0 ℃ 時，建議選用導電 PTFE 版本并加裝保溫外殼，防止冷凝水凍結。若需計量功能，可集成行程計數器 SC1-SC6 或隔膜監測 DM1-DM2，通過外接控制器實現定量停機或泄漏報警。

技術參數
流量范圍：0-25 l/min
最大工作壓力：0.7 MPa
吸程：干吸 2 m，濕吸 8 m
最大顆粒通過：3 mm
接液材質：PTFE 泵殼、TFM 隔膜、PTFE 球閥、AISI 316 彈簧
氣源接口：R 1/8" 內螺紋
液接口：BSPP 3/8" 內螺紋
耗氣量：0.2 Nm³/min @ 0.4 MPa
噪聲：約 75 dB
允許介質溫度：TFM 隔膜 -10 ℃ 至 +100 ℃
整機重量：2.4 kg
接地電阻：＜1 Ω
隨機附件：安裝支架、消聲器、PTFE 密封墊片

產品尺寸
長 164 mm × 寬 105 mm × 高 128 mm，中心距地面安裝孔 93 mm。頂部氣閥高度 18 mm，側面進出口中心線距底面 84 mm。手柄或支架安裝面預留 M4 螺紋孔 4 處，便于固定于框架或推車。若加裝 pulsation dampener，整體高度增加至 249 mm，寬度保持不變，可直接替換原排口。法蘭連接型式時，法蘭外徑 110 mm，厚度 13 mm，中心距 75 mm，螺栓孔 4×M8。

應用領域

DM10/25PTT 常用于化學實驗室的小試裝置，輸送酸堿廢液、顯影液或蝕刻液；在印刷電路板濕制程中，用作電鍍液循環或剝錫液轉移；電子廠的去離子水系統內，作為酸堿加藥泵；在表面處理行業，輸送含氟化物的預處理液；食品工業中，用于 CIP 清洗液的定量添加；環保工程中，抽取含懸浮物的廢水或絮凝劑。由于體積緊湊，也常集成在便攜式采樣箱或移動加藥車上，滿足少量、間歇、多點的使用需求。

?
