產品介紹

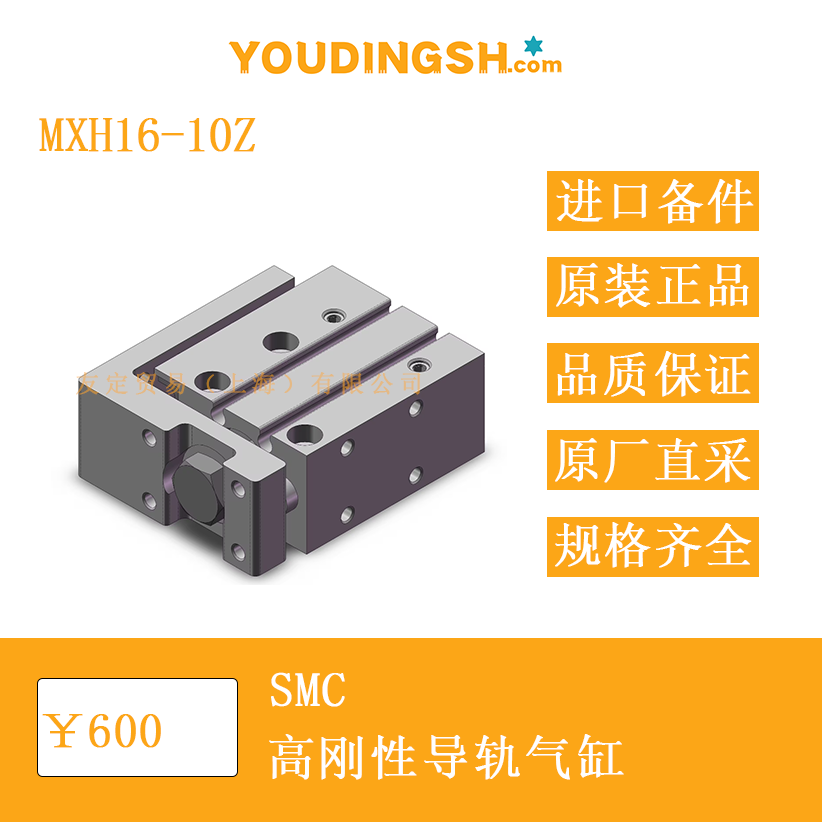

SMC MXH16-10Z 是一款由日本 SMC 公司設計、美國工廠組裝的高剛性導軌氣缸。該型號將薄型氣缸與精密線性導軌整合于一體，通過剛性殼體與循環滾珠軸承導軌，為負載提供直線運動與力矩支撐。缸徑 16 mm、行程 10 mm 的緊湊尺寸使其適合在狹窄空間內完成抓取、定位、夾緊等動作。氣缸前端面與側面均設有螺紋孔，可直接安裝支架或轉接板，減少額外設計。整體采用鋁合金本體與不銹鋼導軌軸，兼顧輕量與耐腐蝕需求。出廠時內部已預潤滑，用戶在正常使用條件下無需頻繁維護。

功能特點
MXH16-10Z 將氣缸與導軌共用同一鋁型材基座，氣缸活塞桿與導軌滑塊剛性連接，可避免傳統氣缸加外置導軌產生的同軸誤差。導軌滑塊內置四列滾珠，承載能力足以承受徑向與側向載荷，減少懸臂結構帶來的振動。氣缸端面設有緩沖墊，可在行程末端吸收活塞沖擊，降低噪音。氣缸與導軌的密封系統采用丁腈橡膠與聚氨酯復合密封圈，可在 0.15 – 1.0 MPa 的氣壓范圍內保持低泄漏。導軌滑塊上方預留兩排 M3 與 M4 螺紋孔，方便安裝手指、連接板或小型夾具。整體防護等級為 IP40，適用于一般工業環境，若需防塵，可加裝波紋管或護罩。

選型指南
選型時應根據負載質量、行程需求以及安裝方式綜合評估。缸徑 16 mm 在 0.5 MPa 氣壓下理論輸出力約為 100 N，考慮摩擦與效率，推薦負載不超過 60 N。若負載較大或需承受較大彎矩，應選擇更大缸徑或縮短懸臂長度。行程 10 mm 適合微小位移場合，如電子元件壓裝、微距定位；若行程不足，可查閱同系列 20、25、30 mm 等規格。安裝面可選擇前端面或側面，通過標準螺孔直接固定于支架或底板。供氣接口為 M5 內螺紋，配管外徑 4 mm 或 6 mm 均可；若需調速，可在氣缸兩端加裝節流閥。使用溫度范圍 5 °C – 60 °C，若低于 5 °C，應選用低溫潤滑脂；若高于 60 °C，需咨詢制造商更換密封件。

技術參數
缸徑：16 mm；行程：10 mm；動作方式：雙作用；使用流體：壓縮空氣；使用壓力范圍：0.15 – 1.0 MPa；環境及流體溫度：5 °C – 60 °C；活塞速度：50 – 500 mm/s；緩沖：兩側橡膠墊；潤滑：出廠已潤滑，后續使用普通透平 1 號油即可；導軌類型：循環滾珠軸承，四列哥特式溝槽；導軌滑塊重復定位精度：±0.05 mm；導軌允許靜力矩：Mx 1.0 N·m、My 1.2 N·m、Mz 1.2 N·m；接管口徑：M5 × 0.8；磁環：標準配置，可配合磁性開關；本體材質：鋁合金陽極氧化，導軌軸不銹鋼；重量：約 0.26 kg。

產品尺寸
整體長度 82 mm，寬度 40 mm，高度 28 mm；氣缸中心到導軌中心距離 18 mm；前端面孔位：M4 深 6 mm，間距 16 mm；側面孔位：M4 深 6 mm，間距 24 mm；活塞桿端外螺紋 M5 × 0.8，長度 8 mm；導軌滑塊上方螺紋孔：M3 深 4 mm，間距 15 mm，M4 深 6 mm，間距 20 mm；安裝面到活塞桿頂端距離 22 mm；底部安裝孔：M4 通孔，沉孔直徑 7 mm，深 4 mm；供氣孔位于側面，中心距底面 14 mm；磁性開關溝槽位于本體兩側，寬 2.5 mm，深 3 mm，可安裝 D-M9 系列磁性開關。

應用領域

MXH16-10Z 常用于電子與半導體制造設備中極短行程的芯片吸取、元件壓裝或焊點檢測工位。在醫療分析儀器的試劑針移動機構中，該氣缸配合精密導軌可實現 ±0.05 mm 的重復定位，保證取樣精度。小型裝配自動化產線將其用于螺絲擰緊、標簽貼合、微型零件夾取等動作，緊湊結構節省空間。實驗室自動化平臺利用該氣缸完成試管蓋開合、微量注射器定位等任務。包裝機械中的小型封口、壓痕或打標單元也可采用此型號，以剛性導軌減少振動帶來的位置漂移。由于本體材質耐腐蝕，亦可用于食品或化妝品行業的灌裝設備，在清洗工況下保持穩定運行。

?
