產品介紹

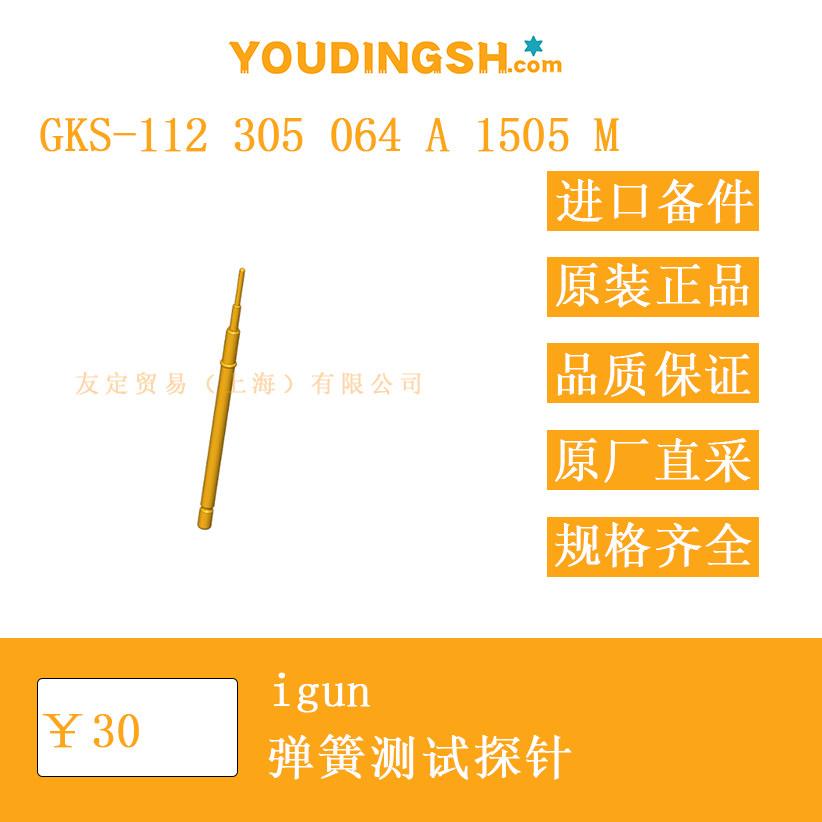

德國INGUN公司推出的GKS-112 305 064 A 1505 M彈簧測試探針，型號GKS-112-1665，屬于螺旋旋入式結構，設計初衷是在存在振動或側向、軸向附加力的使用場合中，避免探針從插座中意外退出。整支探針由不銹鋼材質制成，可在-100 °C至+200 °C溫度區間內保持機械與電氣性能。其整體長度為38.8 mm，外徑1.65 mm，適用于2.54 mm標準網格的測試環境。探針通過方形立柱與扭矩工具配合旋入插座，旋緊扭矩建議3–5 cN·m，安裝后可保持牢固且不旋轉。探針內置鍍金觸點，額定電流8 A，典型接觸電阻低于20 mΩ，能夠滿足常規在線測試與功能測試的電流與信號需求。

功能特點
1. 螺旋安裝結構：借助扭矩螺絲刀與配套批頭，探針可旋入專用插座，安裝后即使遭遇機械振動也不易松脫。
2. 溫度適應性：不銹鋼主體與鍍金接觸面共同保證在寬溫區內的導電穩定性，適用于低溫實驗箱或靠近熱源的老化測試臺。
3. 可替換性：探針與插座采用快速更換設計，維護人員可在不拆除整組治具的前提下單獨替換損壞部件，減少停機時間。
4. 行程與彈力：探針最大行程8 mm，預壓0.5 N，工作行程4 mm時彈力約1.5 N，既能提供可靠接觸，又不會過度壓損被測焊盤。
5. 接觸端形狀：采用05號“bullet-nosed”全圓頭，端面直徑0.64 mm，材質為鈹銅鍍金，硬度與彈性均衡，適合接觸細小焊點或金手指。

選型指南
選擇該型號前，應先確認治具網格是否為2.54 mm；若被測板存在較高機械擾動或測試環境溫差較大，不銹鋼外殼與螺旋安裝方式將提供額外的機械穩定性。若測試電流超過8 A或接觸電阻要求更低，需考慮同系列更大直徑或雙彈簧結構型號。若被測點焊盤極小，0.64 mm圓頭可兼顧接觸面積與對位精度；若焊盤表面有阻焊膜或易劃傷，應評估更軟材質或更寬端面。安裝時務必使用扭矩螺絲刀，旋緊力矩控制在3–5 cN·m，過緊可能損傷插座螺紋，過松則無法防松。探針需與KS-112 M插座配套，該插座焊尾為2.54 mm柵格，適合常規針床治具。若治具高度受限，可依據38.8 mm總長度及4 mm工作行程計算壓板開孔深度，并留出維護余量。

技術參數
產品系列：GKS-112 M螺旋式
網格：2.54 mm
額定電流：8 A
典型接觸電阻：<20 mΩ
總長度：38.8 mm
外徑：1.65 mm
最大行程：8 mm
預壓彈力：0.5 N
工作行程彈力：1.5 N（4 mm）
旋緊扭矩：3–5 cN·m
工作溫度：-40 °C 至 +80 °C
可選不銹鋼版工作溫度：-100 °C 至 +200 °C
接觸端：05號圓頭，直徑0.64 mm，材質鈹銅鍍金
兼容插座：KS-112 M
符合RoHS-3 6c版本要求

產品尺寸
探針總長度38.8 mm，外徑1.65 mm，前端圓頭突出長度在自由狀態下約2.3 mm，后端方柱邊長1.7 mm，用于與扭矩批頭配合。插座KS-112 M高度約5 mm，焊接尾部長度3.3 mm，尾徑0.64 mm，與探針尾端同軸。安裝孔徑需大于1.65 mm，推薦1.7 mm，以便探針順暢滑動；壓板孔徑需大于2.3 mm，避免前端圓頭與壓板干涉。治具內探針到探針中心距需保持2.54 mm，邊緣到板邊至少1 mm，防止外殼與治具壁摩擦。

應用領域

該探針主要用于電子制造環節的在線測試與功能測試場景，例如大批量手機主板、汽車電子控制單元、工業自動化板卡在出廠前的短路、開路及關鍵信號驗證。其不銹鋼版本適合在低溫環境或靠近發熱元件的老化測試工位中長期使用。螺旋安裝方式使其在需要頻繁插拔、治具移動或伴隨振動的傳送帶測試線中保持穩定接觸。0.64 mm圓頭可兼容0.3 mm以上直徑的測試焊盤，適合高密度BGA、QFN、LGA封裝下的小焊點。探針與插座組合亦常用于模塊化治具，方便維修人員依據不同產品快速更換探針模塊，縮短換線時間。

?
