一、產品介紹

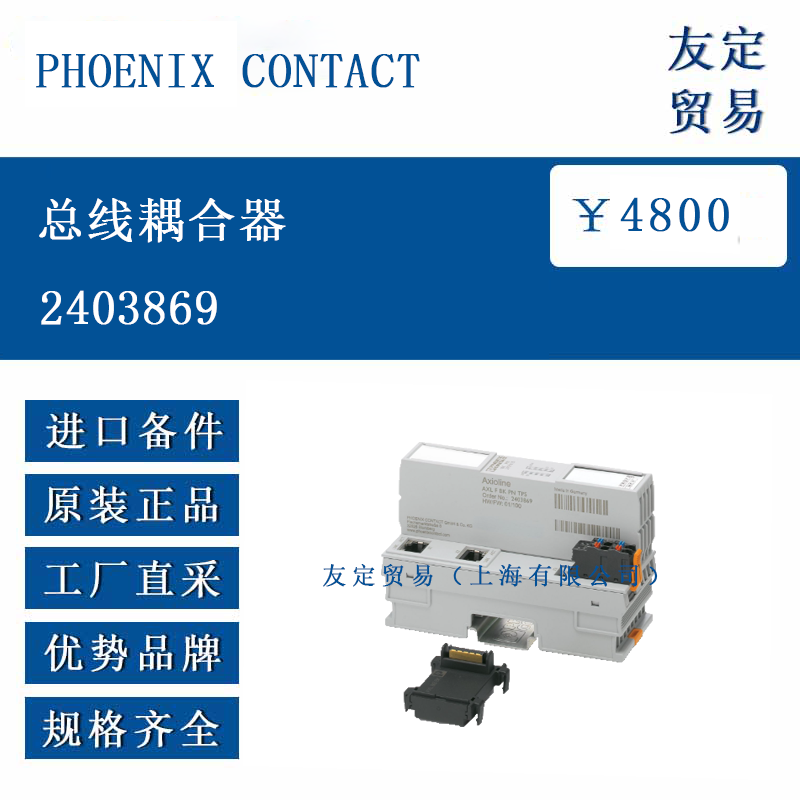

AXL F BK PN TPS 2403869 總線耦合器是用于連接不同總線系統的設備，能夠實現信號在不同總線間的轉換與傳輸。它基于模塊化設計理念，支持多種功能模塊的擴展與組合。適用于工業自動化環境，通過 PROFINET 通信協議，可實現與其他設備和控制系統的高速數據交換，在自動化生產線、控制系統集成等場景中，承擔著連接和數據交互的重要角色，為系統內各設備之間的穩定通信提供支持 。

二、功能特點

高速通信：支持 PROFINET 通信協議，數據傳輸速率快，能夠滿足工業自動化系統對實時性和數據傳輸效率的要求，實現設備之間快速、穩定的數據交換。
模塊化設計：采用模塊化結構，可根據實際應用需求靈活配置功能模塊，方便用戶根據不同的項目需求和控制要求，對總線耦合器進行功能擴展和定制，提升設備的適用性和靈活性。
多種接口支持：配備多種類型的接口，如電源接口、通信接口等，方便與不同的設備和系統進行連接，能夠兼容多種設備和總線標準，增強了與其他設備協同工作的能力。
寬工作溫度范圍：具備較寬的運行環境溫度范圍，無論是高溫還是低溫環境，都能保持穩定的工作狀態，可適應不同地區和復雜工業環境下的使用要求，減少因環境溫度因素導致的設備故障。
堅固耐用：外殼采用耐用材料制成，具有一定的機械強度和抗沖擊性能，可抵御工業環境中常見的震動、碰撞等情況，同時具備一定的防護性能，能夠在有灰塵、濕氣等環境下穩定運行 。
三、選型指南
通信協議匹配：確認現場控制系統所采用的通信協議，確保該總線耦合器支持的 PROFINET 協議與現有系統兼容。若系統采用其他通信協議，此總線耦合器則無法直接使用，需選擇對應協議的產品。
功能需求評估：根據實際應用場景，確定所需的功能模塊和接口類型。例如，如果項目需要接入大量傳感器和執行器，就需要選擇具備足夠擴展接口的總線耦合器；若對數據處理能力有較高要求，需關注產品的數據處理性能指標。
環境條件考量：考慮總線耦合器的使用環境，包括溫度、濕度、灰塵、腐蝕性氣體等因素。若使用環境較為惡劣，如高溫、高濕或存在腐蝕性氣體，需選擇具備相應防護等級的產品，以保證設備的長期穩定運行。
安裝空間與方式：檢查安裝現場的空間大小，確認是否有足夠空間安裝該總線耦合器及其擴展模塊。同時，了解其安裝方式是否符合現場條件，該總線耦合器常見的安裝方式為 DIN 導軌安裝，若現場無法采用此方式，需另行選擇合適產品。
四、技術參數
接口數量 2
連接方法 RJ45 插孔
連接方法注意事項 自動協商和自動交叉
傳輸速度 100 Mbps（符合 PROFINET 標準）
傳輸物理學 RJ45雙絞線以太網
Axioline F 本地總線
接口數量 1
連接方法 總線基礎模塊
傳輸速度 100 Mbps
服務
接口數量 1
連接方法 USB C 型
系統限制
支持的設備數量 最多 63 個（每個站）
可連接的本地總線設備數量 最多 63
PROFINET
設備功能 PROFINET設備
規格 版本 2.3
一致性等級 一致性-C級
設備 ID 1000十六進制
供應商 ID 00B0十六進制
產品類型 I/O組件
產品系列 Axioline F
類型 塊模塊
安裝位置 任意（觀察溫度降額）
供貨范圍 包括總線基礎模塊和 Axioline F 連接器
絕緣特性
過壓類別 二類（IEC 60664-1、EN 60664-1）
污染程度 2 (IEC 60664-1、EN 60664-1)
標稱條件下的最大功率耗散 4.4 瓦
電位：通信電源 U L饋入（Axioline F 本地總線 U Bus的供電由 U L產生）
電源電壓 24伏直流電
電源電壓范圍 19.2 V DC ... 30 V DC（包括所有公差，包括紋波）
電流消耗 最大 600 mA（U Bus時為 2.0 A ，U L  = 24 V，最高可達 HW 03）
最大 700 mA（U Bus時為 2.5 A ，U L  = 24 V，來自 HW 04）
保護電路 電子電涌保護器
反極性保護；無
電位：Axioline F 本地總線供電（U Bus）
電源電壓 5 V DC（通過總線基礎模塊）
電源單元 最大 2 A（至 HW 03）
最大 2.5 A（來自 HW 04）
電氣隔離/電壓范圍隔離
測試電壓：PROFINET 接口 1 / PROFINET 接口 2 1500V交流電，50Hz，1分鐘
測試電壓：PROFINET 接口 1/24 V 通信電壓 (U L ) 饋入 1500V交流電，50Hz，1分鐘
測試電壓：PROFINET 接口 1/功能接地 1500V交流電，50Hz，1分鐘
測試電壓：PROFINET 接口 2/24 V 通信電壓 (U L ) 饋入 1500V交流電，50Hz，1分鐘
測試電壓：PROFINET 接口 2/功能接地 1500V交流電，50Hz，1分鐘
測試電壓：24 V 通信電壓（U L）饋入/功能接地 500V交流電，50Hz，1分鐘
五、產品尺寸
寬度 45毫米
高度 126.1 毫米
深度 74毫米
尺寸說明 該深度適用于使用 TH 35-7.5 DIN 導軌的情況（符合 EN 60715）。
六、應用領域
工業自動化生產線：在汽車制造、電子設備制造等自動化生產線上，用于連接各類自動化設備，如機器人、傳感器、執行器等，實現設備之間的數據通信和協同工作，保障生產線的高效、穩定運行。
機械設備控制：在機床、包裝機械等各類機械設備中，作為通信樞紐，連接設備的控制系統與其他部件，實現對機械設備的精確控制和實時監測，提升設備的自動化程度和運行性能。
工廠自動化系統集成：在工廠自動化系統集成項目中，可將不同廠家、不同通信協議的設備連接在一起，實現整個工廠生產系統的互聯互通和統一管理，提高工廠的生產效率和管理水平。
過程自動化領域：在化工、電力、石油等過程自動化行業，用于連接現場儀表、控制器等設備，實現生產過程數據的采集、傳輸和控制，確保生產過程的安全、穩定和高效運行。
