一、產品介紹

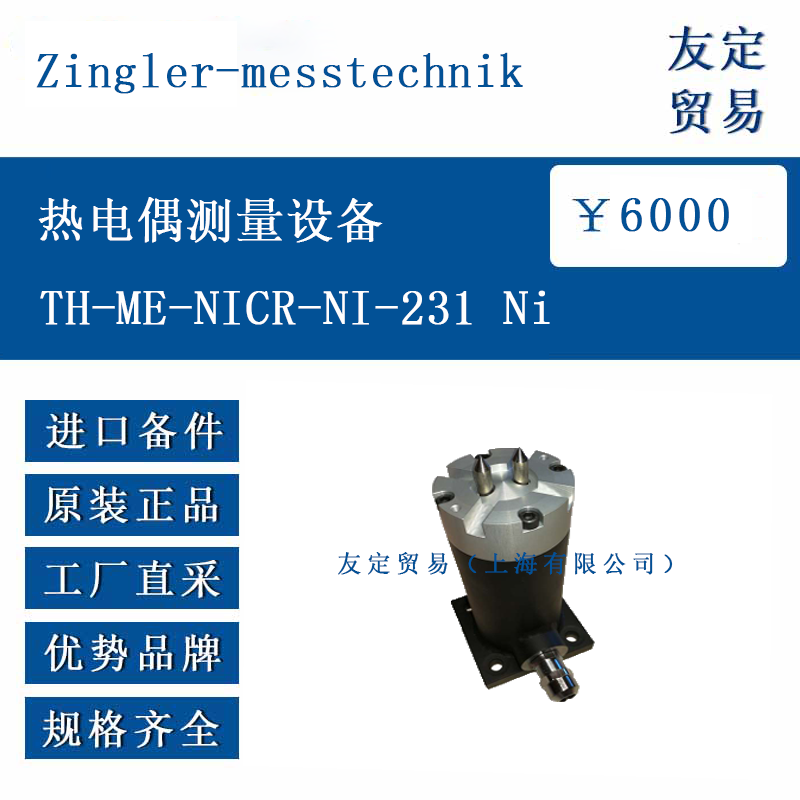

TH-ME-NICR-NI-231-20-7 熱電偶測量設備專為導電金屬表面的溫度測量設計，尤其適用于發射率不確定的金屬表面溫度快速檢測。設備通過液壓或氣動機械傳輸裝置驅動，7.0mm 直徑的探頭尖端由彈簧施加約 28N 的力壓向被測表面，確保良好接觸，接觸后即刻獲取測量值。探頭彈簧行程可達 20mm，適應一定范圍內的表面起伏。外殼采用實心鋼管焊接 100mm 法蘭圈，傳感器頭為鋁制，內部零件由耐熱塑料和陶瓷絕緣，探頭為 NiCr（綠色 +）和 Ni（白色 -）的 K 型熱電偶絲，適用于 600°C 以下金屬表面的短時間溫度測量。
二、功能特點
快速測量：探頭接觸金屬表面后即刻輸出測量值，響應時間短，滿足實時檢測需求。
機械設計：彈簧加壓探頭（28N 力）確保與表面緊密接觸，20mm 彈簧行程適應不規則表面。
材質配置：鋁制傳感器頭搭配陶瓷絕緣部件，耐高溫且絕緣性能良好。
探頭規格：7.0mm 直徑探頭，適用于較小測量區域，提高測量精度。
配套轉換：需搭配 LKM231 型轉換器（帶電流隔離），將熱電壓轉換為 4-20mA 標準信號。
信號傳輸：使用 K 型補償電纜連接探頭與轉換器，確保信號穩定，如需延長需使用同類型電纜。
三、選型指南
測量范圍：確認被測金屬表面溫度在 0-600°C 范圍內，避免超過設備適用上限。
基底材料：適用于導電金屬表面，非導電材料需選擇其他測量方式。
環境條件：考慮設備工作環境溫度及濕度，確保與配套轉換器 LKM231 的工作溫度范圍（-25 至 85°C）兼容。
精度需求：根據測量精度要求（如 ±1% FS）選擇合適的型號，參考技術參數中的線性誤差。
安裝方式：設備需與液壓 / 氣動驅動裝置配合，確保安裝空間滿足法蘭尺寸（100x100x15mm）。
信號輸出：若需要標準電流信號（4-20mA），需配套 LKM231 轉換器，確保系統兼容性。
四、技術參數
測量原理 K 型熱電偶（NiCr-Ni）
測量范圍 0-600°C（短時間測量）
探頭直徑 7.0mm
彈簧壓力 約 28N
彈簧行程 20mm
響應時間 <0.1 秒（搭配 LKM231）
輸出信號 需通過 LKM231 轉換為 4-20mA
精度 線性誤差 < 1% FS
參考端誤差 ±0.5°C
工作溫度 設備主體適用于常規工業環境，配套轉換器 - 25 至 85°C
防護等級 未明確標注，建議參考配套轉換器 IP20
電纜類型 K 型補償電纜
轉換器型號 LKM231，支持多種熱電偶類型
轉換器電源 24VDC±10%
轉換器輸出 4-20mA，電流環
五、產品尺寸
探頭部分：直徑 7.0mm，長度根據安裝需求確定
外殼法蘭：100x100x15mm（長 x 寬 x 厚）
傳感器頭：鋁制
安裝接口：M18x1.5 螺紋用于電纜入口
六、應用領域
工業制造：金屬加工、熱處理爐、鍛造設備的表面溫度監測。
質量控制：金屬部件生產過程中的溫度檢測，確保工藝一致性。
設備維護：電機、變壓器等電氣設備的過熱檢測。
科研實驗：材料科學研究中的表面溫度動態測量。
航空航天：飛機零部件金屬表面的溫度特性測試。
能源行業：發電設備、管道系統的金屬表面溫度監控。
