一、產品介紹

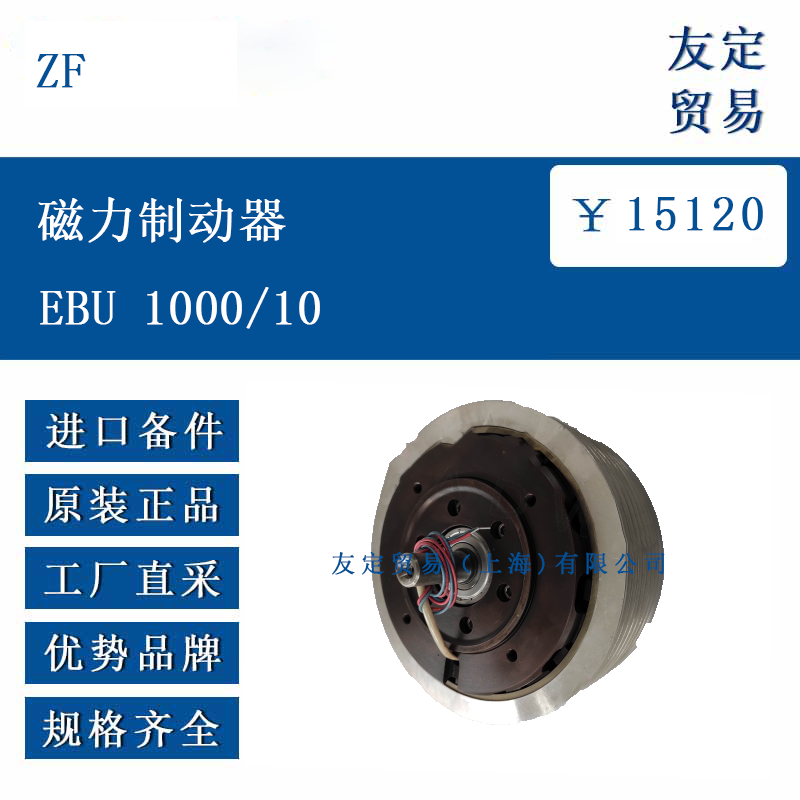

ZF EBU 1000/10 磁力制動器是一款基于磁滯原理設計的功率優化型制動設備，通過非接觸式扭矩傳輸實現精確的制動控制。該制動器由制動磁鐵與電樞組件構成，可通過電流調節實現扭矩的連續變化，適用于需要長時間穩定滑差運行的場景，如線纜收卷、材料張力控制及測試臺負載模擬等。其設計注重高功率密度和過載能力，可在連續運行中承受較高滑差功率，同時保證扭矩輸出的穩定性。

二、功能特點

非接觸扭矩傳輸：通過氣隙實現扭矩傳遞，無機械磨損，正常工況下無需維護，使用壽命長。連續可調扭矩：扭矩輸出僅依賴電流控制，與轉速基本無關，從零速到最大轉速均可保持恒定扭矩輸出。高滑差功率承載：連續模式下最大滑差功率可達 1000 W，短時間模式下可達 2000 W，支持長時間過載運行。結構設計優化：采用功率優化設計，在緊湊尺寸下實現高扭矩輸出，適配空間有限的工業設備。

三、選型指南

扭矩需求：確認應用場景所需的制動扭矩，該型號額定扭矩為 9 Nm，適用于中等扭矩控制場景。轉速匹配：最大轉速為 4500 rpm，需確保設備運行轉速不超過此值，避免影響制動性能。環境適應性：工作環境溫度需控制在 40°C 以下，避免高溫影響線圈性能。

四、技術參數

額定扭矩：9 Nm（額定轉速下可達 12.5 Nm）。滑差功率：連續模式 1000 W，短時間模式 2000 W。電氣參數：額定電流 1.9 A，額定電壓 24 V。轉速范圍：最大轉速 4500 rpm，額定扭矩下允許連續運行轉速 750 rpm。慣性扭矩：軸側慣性扭矩 244.5 kg?cm²。質量：11 kg。

五、產品尺寸

外形尺寸：A1 = 92 mm，B1 = 40 mm，B2 = 41 mm。安裝尺寸：D1 h7 = 110 mm（軸承外徑），d1 k6 = 19 mm（軸徑）。連接尺寸：d2 = M6（螺栓規格），d5 S7 = 20 mm（定位孔徑）。

六、應用領域

材料加工：用于紙張、線纜、薄膜等材料的收卷與放卷張力控制，確保材料傳輸過程中張力恒定。測試設備：作為測試臺或測力計的負載模擬裝置，提供可調阻力以測試機械部件性能。工業機械：適用于紡織機械、印刷設備、自動化生產線等，實現運動部件的精準制動與速度控制。汽車零部件測試：在汽車傳動系統測試中模擬負載，輔助評估部件性能。
