產品介紹

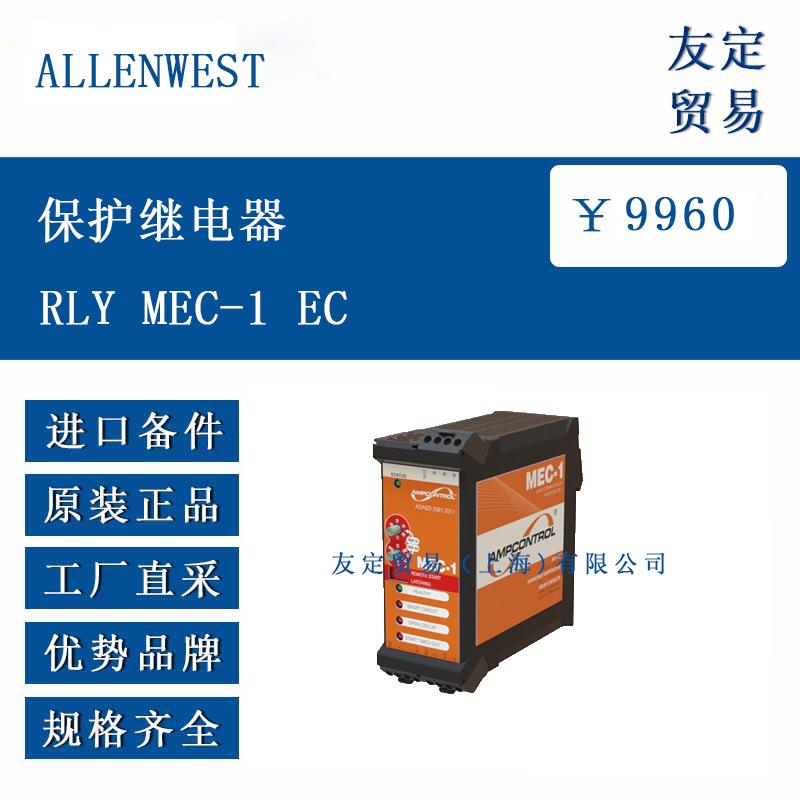

MEC-1 EC 是一款用于金屬礦市場的接地連續性保護繼電器，旨在持續監測采礦拖纜或卷纜中接地連接的完整性，通常安裝在變電站或配電箱內。該繼電器基于微處理器數字邏輯，配備用戶友好的 LED 和開關界面，安裝在緊湊的 DIN 導軌安裝單元中，帶有可插拔連接器，便于在需要時更換。其通過監測引導線 - 接地回路的串聯電阻和分流電阻，當串聯電阻超過設定值或分流電阻低于設定值時，會觸發跳閘以切斷電源。

功能特點

符合 AS/NZS 2081:2011 標準。
支持 24 V AC/DC 運行。
配備 5 個診斷 LED。
提供 50、100、200、300、400 和 500 ms 的跳閘時間設置。
跳閘電阻設置包括 10、15、20、25、35 和 45Ω。
可選擇遠程啟動和跳閘閉鎖功能。
采用二極管終端設計。

選型指南

主繼電器選擇：若需要基礎的接地連續性保護功能，可選擇部件編號為 167261 的 Relay MEC-1 EC。
配件選擇：根據實際需求，可搭配相關配件，如部件編號為 115119 的 Module PTB Diode Pilot Termination、169732 的 RES 100R 5W 1%、141479 的 PSU 24V 1A DIN Mount 等。

技術參數

電源輸入：電壓為 24 V AC/DC ± 20%，功耗 5 W。
工作溫度范圍：-2 °C ≤ Ta ≤ 65 °C。
輸出：繼電器觸點包含 2 個常開、1 個常閉、2 個公共端；額定值為 1 A @ 110 V AC – 1 A @ 30 V DC（阻性）。
接地連續性保護（符合 AS/NZS 2081:2011）：串聯電阻跳閘設置（± 3 Ω）包括 10、15、20、25、35、45Ω；分流電阻為 25 kΩ；跳閘時間設置為 50、100、200、300、400、500 ms；引導線測量電壓為 ± 24 V DC。
機械參數：重量為 503 g，防護等級為 IP20。

產品尺寸

該產品的尺寸（寬 x 高 x 深）為 45 x 117 x 114 mm。

應用領域

主要應用于金屬礦行業，用于采礦拖纜或卷纜的接地連續性保護，保障礦山電氣配電系統的安全運行。
