產品介紹

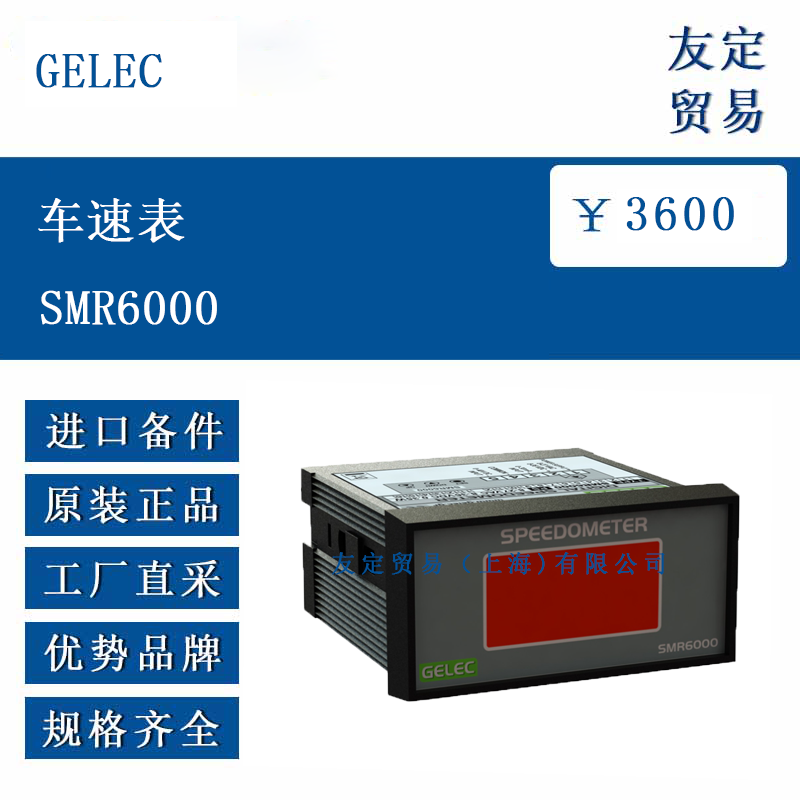

GELEC SMR6000 是一款用戶可校準的多功能數字儀表，基于電壓或電流輸入信號工作，適用于工業場景中對各類物理量的測量與顯示。其工作原理是將與物理量成正比例的電信號轉換為相應的數值并顯示，可連接輸出信號在其測量范圍內的各類傳感器或變送器。該設備常見于染色應用中，將織物卷軸電機驅動器輸出的電壓或電流信號轉換為速度單位（如米 / 分鐘）進行顯示，也可用于其他需要線性轉換電信號以顯示物理量的場景。設備采用面板安裝式外殼，配備明亮的紅色 LED 顯示屏，連接端子位于設備后部，校準操作通過背面的按鈕完成，安裝與使用較為簡便。
功能特點
SMR6000 具備寬范圍的電源適應性，支持 8-36VDC 或 8-27VAC 供電，適用于不同的工業供電環境。測量范圍覆蓋 0-40V 電壓和 0-30mA 電流，可滿足多數工業傳感器的信號輸入需求。顯示屏為 3 位明亮紅色 LED（4 位顯示可選），數字高度 10mm，亮度與對比度高，便于觀察；正面防護等級達 IP64，適合面板安裝場景。顯示范圍可根據版本選擇 000-999 或 0000-9999，支持正負值顯示（特定版本），并可選擇小數位數，適應不同精度需求。具備自動增益功能，可優化信號處理效果。校準過程允許用戶設置最高和最低指示值，匹配輸入信號范圍，同時支持密碼保護功能，防止未授權人員修改參數。設備具備錯誤檢測功能，當校準過程中無信號檢測到、輸入值超出設定范圍時，會顯示相應錯誤代碼，便于故障排查。安裝方式為面板安裝，符合 DIN 43700 標準，外殼采用自熄性 PPO 材料，適應工業環境要求。
選型指南
選型時需根據顯示需求選擇合適版本，若僅需顯示正值且精度要求一般，3 位顯示的 SMR6000 即可；若需更高精度或更大數值范圍，可選擇 4 位顯示的 SMR6000-4；若應用中涉及正負值測量，則應選擇 SMR6000-N 或 SMR6000-4N。需明確輸入信號類型，根據傳感器輸出為電壓或電流，正確連接至相應端子。考慮工作環境條件，設備工作溫度范圍為 - 20°C 至 70°C，存儲溫度相同，若環境存在粉塵或水汽，其 IP64 的正面防護可提供一定保護，但仍需避免極端環境直接影響。此外，若需防止參數被隨意修改，可選擇啟用密碼保護功能，增強設備使用安全性。
技術參數
SMR6000 的技術參數如下：尺寸方面，設備絕對尺寸為 72 x 72 x 36mm，安裝區域尺寸為 83.5 x 88 x 36mm，重量 86g。外殼材質為黑色自熄性 PPO，安裝方式為面板安裝，正面防護等級 IP64。輸入類型支持電壓和電流，電壓測量范圍 0-40VDC，電流測量范圍 0-30mA。顯示參數：3 位 10mm 紅色 7 段 LED（4 位可選），顯示范圍 0-999（3 位）或 0-9999（4 位），小數位數最多 2 位（3 位顯示）或 3 位（4 位顯示）。按鍵包括 3 個（SET、DOWN、UP），用于菜單導航與校準。保護功能包括參數修改密碼保護和校準錯誤檢測。工作環境：環境溫度 - 20°C 至 70°C，存儲溫度相同。電氣參數：工作電壓 8-36VDC 或 8-27VAC，最大功耗 0.35W。連接器為 3.5mm 間距插件，導線范圍 28-16AWG（UL）或 0.5-1.5mm²（IEC），擰緊扭矩 0.2Nm，符合 CE 標準。
產品尺寸
SMR6000 的具體尺寸為：設備絕對尺寸（長 x 寬 x 高）72mm x 72mm x 36mm，安裝區域尺寸（長 x 寬 x 高）83.5mm x 88mm x 36mm。該尺寸符合 DIN 43700 標準，適合面板安裝，節省安裝空間且便于集成到電氣控制系統中。
應用領域

SMR6000 主要應用于工業控制場景中對物理量的測量與顯示，尤其在染色行業中，常用于將織物卷軸電機驅動器輸出的電壓或電流信號轉換為速度單位（如米 / 分鐘），實時監控織物運行速度。此外，還可廣泛應用于其他需要將電信號（電壓或電流）線性轉換為物理量（如壓力、溫度、流量等）顯示的工業設備中，如生產線的傳送帶速度監控、泵類設備的流量顯示、壓力罐的壓力監測等。其靈活的校準功能和寬范圍的信號適配能力，使其能夠滿足多種工業環境下的測量需求，為設備運行狀態的可視化提供支持。
