一、產品介紹

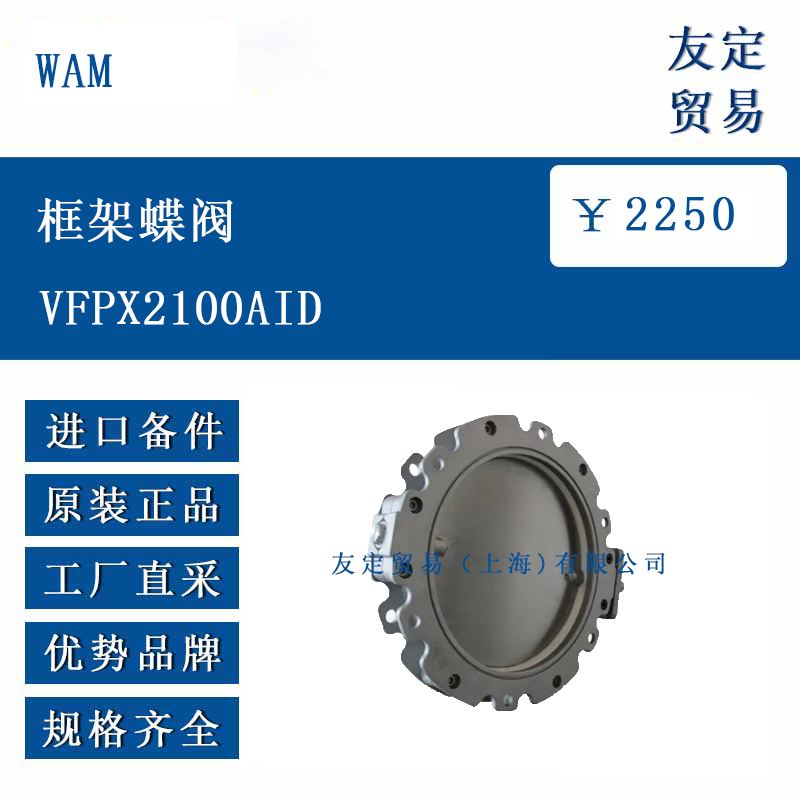

WAM VFPX2100AID 框架蝶閥主要由兩部分鋁合金高壓壓鑄半體、304 不銹鋼旋轉閥板和食品級整體密封件組成。其設計用于攔截重力輸送或氣動輸送的干燥粉末及顆粒物料，通常安裝在料斗、筒倉、螺旋輸送機下方或氣動輸送管道中，通過閥板的旋轉實現物料流通的開啟與關閉。
該型號為雙法蘭設計，適配相應的管道或設備法蘭連接；食品級整體密封件符合 EU1935-2004 標準，適用于對衛生要求較高的場景；防塵功能可減少外部污染物進入閥體內部，保證物料純凈度。由于采用鋁合金半體和不銹鋼閥板，產品兼具輕量化和耐用性，是成本效益較高的物料攔截解決方案。
二、功能特點
VFPX2100AID 框架蝶閥的核心功能是可靠攔截粉末和顆粒物料，通過閥板的精準旋轉實現物料流的快速通斷。雙法蘭設計使其能穩定安裝在上下游設備之間，保證連接的密封性和結構穩定性。
食品級整體密封件確保與物料接觸部分符合衛生標準，適用于食品加工等對潔凈度要求高的領域。304 不銹鋼閥板具有較好的耐腐蝕性和耐高溫性，可適應溫度最高達 110°C 的物料。
該閥適配多種執行器，且不同執行器系統可互換，提升了安裝和維護的靈活性。此外，其設計可用于潛在爆炸環境，拓寬了應用范圍。
三、選型指南
選型時，首先需確定所需公稱直徑，VFPX2100AID 的直徑為 100mm，若需其他尺寸，可參考系列中 125mm 至 500mm 的型號。其次選擇法蘭類型，該型號為雙法蘭（“2”），若需單法蘭設計，可考慮 V1 版本。
閥板和密封件材質是關鍵因素：食品行業需選擇 304 不銹鋼閥板（“A”）和食品級密封件（“I”）；普通工業場景可選用工程聚合物閥板（“S”）和 NBR 密封件。
執行器類型需根據操作需求確定：手動執行器（CM 版本）適用于簡單手動控制；氣動（CP 版本）或機電式（AE 版本）適用于自動化系統，選型時需參考閥徑與執行器的兼容性表。若用于潛在爆炸環境，需選擇對應防爆版本。
四、技術參數
環境與物料溫度：工作環境溫度 - 20°C 至 + 40°C；物料溫度因閥板材質可達 110°C；
操作壓力：最大壓差 0.6bar；
尺寸與公差：公稱直徑 100mm，尺寸公差為主尺寸 ±3mm，細節尺寸 ±2mm；
密封與材質：食品級整體密封件，閥板為 304 不銹鋼，半體為鋁合金；
噪聲水平：空運行時 1 米處噪聲約 20db (A)，隨物料和執行器不同可能變化。
五、產品尺寸
VFPX2100AID 作為 VFP2 系列雙法蘭蝶閥，100mm 直徑的具體尺寸如下：ØA（閥板直徑）110mm，ØB（法蘭外徑）170mm，E（總長）255mm，G（安裝孔間距）35mm，ØH（法蘭標準）符合 DIN 5482 的 22X19 規格，重量 3kg。安裝時需匹配相應的法蘭鉆孔尺寸（ØN=14mm，4 個孔），確保與上下游設備的連接穩定性。
六、應用領域
該蝶閥廣泛應用于粉末和顆粒物料處理場景。在食品工業中，憑借食品級密封件和不銹鋼閥板，可用于谷物、面粉等食材的輸送攔截，滿足衛生要求。
在普通工業領域，如建筑材料、化工粉體加工，可安裝在料斗、筒倉下方，控制水泥、塑料顆粒等物料的排放。其適配氣動或機電執行器的特性，使其能集成到自動化生產線中，實現物料輸送的精準控制。

此外，適用于潛在爆炸環境的版本，可用于處理易燃易爆粉體（如某些化工原料）的場所，通過符合防爆標準的設計保障生產安全。同時，其防塵功能也使其適用于對物料純凈度有要求的場景，減少外部雜質污染。

?
