產品介紹

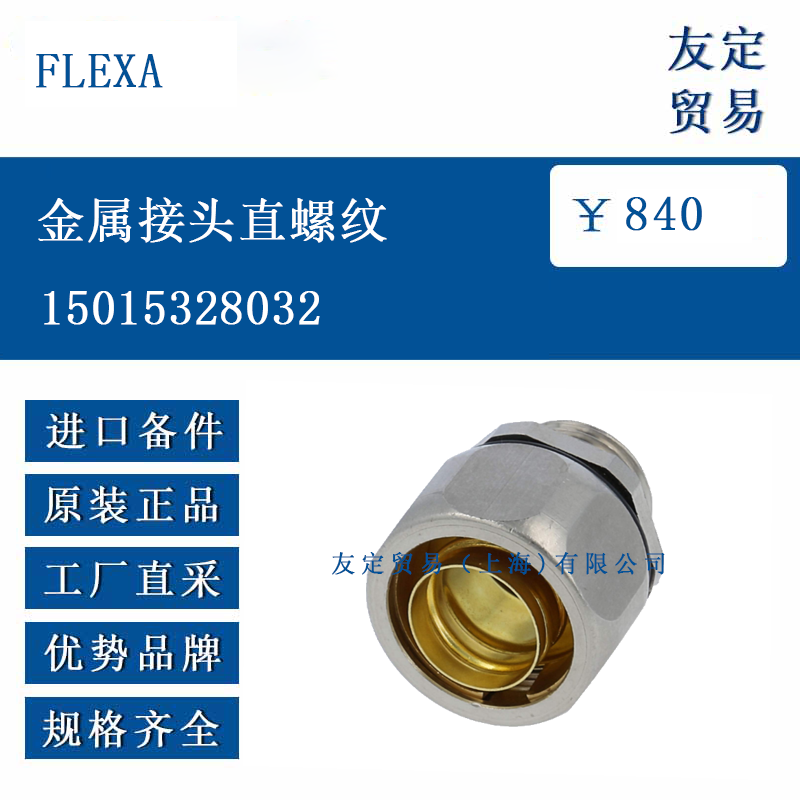

FLEXA 15015328032 是一款 EMC 金屬接頭，采用直型設計，帶有公制外螺紋，包含黃銅材質的套圈和 NBR 材質的 O 型圈。其主要用于保護導管的連接，能夠?qū)崿F(xiàn)導管之間或?qū)Ч芘c設備之間的穩固連接，同時具備密封和防護功能。該接頭適用于多種工業場景，為導管系統提供可靠的連接解決方案，確保線路或管路的安全運行。
功能特點
該金屬接頭具備較高的密封性能，達到 IP67 防護等級，能夠有效防塵防水，適應潮濕或多塵的環境。采用鎳鍍層黃銅材質，具有一定的耐腐蝕性和耐用性，延長了在不同環境中的使用壽命。具備防振動和抗拉力性能，確保在振動環境中連接依然穩固，不易松動。作為 EMC 連接器，因其較長的壓力螺母設計，可提供一定的電磁兼容保護，減少電磁干擾對設備的影響。能夠覆蓋導管端部，起到保護作用，防止導管端部受損或異物進入。
選型指南
選型時需首先確認適配的導管尺寸，該型號適用于內徑 29.0mm、外徑 37.0mm 的保護導管（FLEXAgraff-CU-PU 類型），需確保導管尺寸與之匹配。其次，檢查螺紋類型和尺寸，該接頭的螺紋為 M32 x 1.5，需與連接設備的接口螺紋一致。考慮使用環境的溫度范圍，其適用溫度為 -40°C ... +125°C，需確保使用場景的溫度在此區間內。若應用場景存在振動、潮濕或多塵等情況，該接頭的防振動、IP67 防護等特性可滿足需求，可根據實際環境條件進行選擇。此外，包裝規格為每包 2 個，可根據使用數量確定采購量。
技術參數
材質：鎳鍍層黃銅，套圈為黃銅，O 型圈為 NBR。
防護等級：IP67（符合 EN 60529 標準）。
適用溫度：-40°C ... +125°C。
適配導管：FLEXAgraff-CU-PU 類型，導管內徑 29.0mm，外徑 37.0mm。
螺紋類型：M32 x 1.5 公制外螺紋。
尺寸參數：Ø I（內徑）27.5mm，Ø B（外徑）48.0mm，C（長度）13.0mm，D（總長度）47.0mm，WS1 43mm，WS2 45mm。
重量：每 100 個約 10.800kg。
包裝規格：每包 2 個。
產品尺寸
FLEXA 15015328032 金屬接頭的具體尺寸如下：內徑（Ø I）為 27.5mm，外徑（Ø B）為 48.0mm，長度（C）為 13.0mm，總長度（D）為 47.0mm，WS1 為 43mm，WS2 為 45mm。這些尺寸確保了接頭與適配導管及設備接口的精準配合，安裝時需參考具體尺寸參數以保證連接的穩固性和密封性。
應用領域
該金屬接頭適用于多種工業場景，包括機械和設備制造、汽車工業、船舶制造、自動化領域以及電氣安裝等。在這些領域中，常用于保護導管的連接，如電纜保護管、流體輸送管等的連接與固定。尤其在需要 EMC 防護的應用場景中，其較長的壓力螺母設計能夠提供一定的電磁兼容保護，保障設備的穩定運行。同時，其防塵防水、防振動的特性，使其也適用于戶外或環境條件較為復雜的安裝場合。
