產品介紹

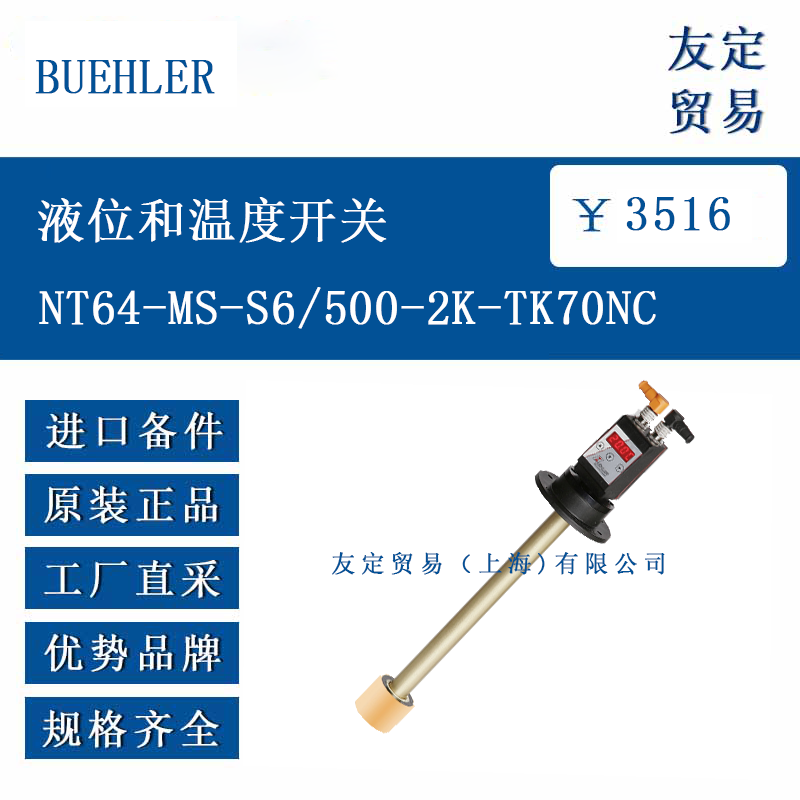

BUEHLER NT64-MS-S6/500-2K-TK70NC 是一款集成液位和溫度監控功能的開關設備，主要應用于液壓油箱和潤滑系統中，實現對液位和溫度的實時監測。該設備通過浮子系統感知液位變化，配合溫度觸點對介質溫度進行監控，能為工業自動化系統提供對應的開關信號，便于系統及時響應異常情況。其設計整合了液位和溫度監測功能，可減少設備在油箱上的安裝空間，同時簡化系統的監控環節，適合對設備狀態有持續監測需求的工業場景。
功能特點
該液位和溫度開關具有多項實用功能。在液位監測方面，采用成熟的浮子系統，響應靈敏，配備 2 個無線可調的液位觸點，觸點位置可根據實際需求調整，最小觸點間距為 40mm，且支持通過旋轉 180° 切換常閉（NC）或常開（NO）功能，適配不同的監控邏輯。溫度監測部分，TK70NC 溫度觸點的動作溫度為 70°C，采用常閉設計，溫度誤差在 ±3K 范圍內， hysteresis 最大為 10K±3K，能穩定監測介質溫度變化。連接器采用 S6 類型，支持 6 極 + PE 連接，防護等級為 IP65，適應工業環境中的粉塵和水汽條件。此外，設備可搭配可選的防浪管（SSR），進一步提升在液體波動場景下的監測穩定性。
選型指南
選擇該型號時，需結合實際應用場景的具體需求。材質方面，“MS” 代表黃銅材質，適用于一般工業環境，若介質或環境對耐腐蝕性有更高要求，可考慮同系列的 VA（不銹鋼）材質型號。長度需根據油箱深度選擇，該型號長度為 500mm，另有 280mm、370mm 等標準長度可選。液位觸點數量根據監控點需求確定，此型號為 2 個，最多可支持 4 個。溫度觸點需匹配系統的溫度警戒值，TK70NC 對應 70°C，另有 50°C、60°C、80°C 等選項，且可選擇常閉（NC）或常開（NO）類型。連接器類型需與系統接線匹配，S6 類型適用于特定的接口配置，其他可選類型包括 M3、M12 等。此外，若應用場景存在液體劇烈波動，可選擇配備防浪管的版本。
技術參數
BUEHLER NT64-MS-S6/500-2K-TK70NC 的技術參數如下：工作壓力最大為 1 bar；工作溫度范圍為 - 20°C 至 + 80°C；浮子采用硬聚氨酯材質（SK 610），適配液體最小密度為 0.80 kg/dm³；浸入管為黃銅材質；法蘭符合 DIN 24557 標準，材質為 PA；500mm 長度下的重量約為 200g（基礎重量）加對應長度的附加重量（每 100mm 約 30g）。液位觸點方面，最大電壓 30V DC，最大開關電流 0.5A，最大觸點負載 10VA。溫度觸點（TK70NC）最大電壓 30V DC，最大開關電流 2.5A，最大觸點負載 100VA，動作溫度 70°C，誤差 ±3K。設備包含 6 個固定螺絲和橡膠軟木密封墊，防護等級為 IP65。
產品尺寸
該設備的尺寸參數需結合具體結構：標準長度為 500mm，其中浸入部分的最小長度（L1）為 40mm，防浪管（可選）的最小長度（L2）為 80mm；黃銅版本的浸入管直徑為 50mm；法蘭部分直徑為 90mm，安裝孔分布在直徑 60mm 的圓周上（6 個直徑 6mm 的安裝孔）；浮子直徑為 44mm，最后一個觸點與浮子底部的最小距離為 60mm。
應用領域

該液位和溫度開關主要應用于液壓系統的油箱和潤滑設備中，用于實時監測油液的液位和溫度，保障設備的正常運行。在機械制造領域，可集成到機床、重型機械的液壓回路中，及時反饋油位過低或溫度過高的情況。在工業自動化生產線中，其輸出的開關信號可接入控制系統，實現設備的自動保護或報警。此外，在需要同時監控液位和溫度的中小型儲液設備中，該產品也能發揮穩定的監測作用，為設備維護和系統安全提供基礎數據支持。

?
