一、產品介紹

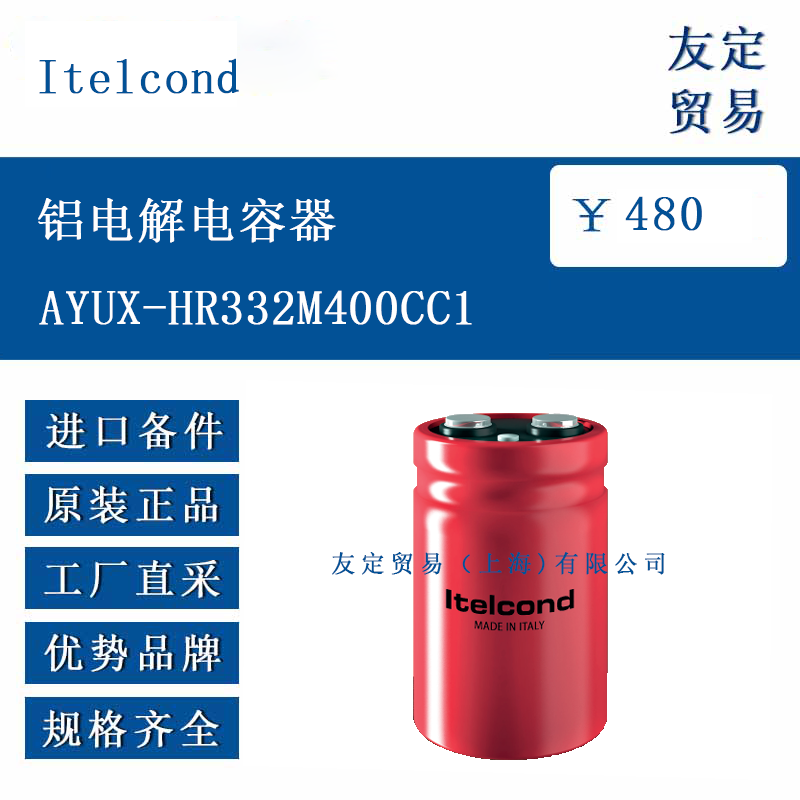

Itelcond AYUX-HR332M400CC1 鋁電解電容器是一款適用于工業場景的儲能元件，主要功能是存儲和釋放電荷，在電路中起到濾波、耦合、儲能等作用。其采用鋁制外殼，內部包含正極箔、負極箔、電解液和隔離紙等核心組件，通過電解作用形成氧化膜作為介質，實現電荷存儲。
該電容器屬于 AY 系列長壽命產品，采用全焊接結構，確保電氣連接的可靠性；密封方式為通過 EPR 墊片和樹脂蓋板實現氣密性密封，配合硅橡膠壓力釋放閥，在內部壓力過高時可釋放壓力，提升使用安全性；外殼表面覆蓋自熄性熱縮套管，符合 UL94-V0 阻燃標準，適應工業環境中的防火要求。整體設計針對工業環境的穩定性需求，能夠在較寬的溫度范圍和紋波電流條件下長期工作。
二、功能特點
Itelcond AYUX-HR332M400CC1 具備長壽命特性，在額定溫度和紋波條件下，預期壽命可達 10,000 小時，能夠滿足工業設備長期運行的需求，減少更換頻率。其電容值和等效串聯電阻（ESR）在工作過程中變化較小，確保電路中濾波、儲能功能的穩定性，尤其在紋波電流持續存在的場景中，能保持性能穩定。
該電容器采用自熄性材料制造，外殼和套管在遇到明火時不易持續燃燒，降低了工業環境中的火災風險。密封結構設計嚴密，能夠抵御一定程度的灰塵和濕氣侵入，適應較為復雜的工業工況。此外，其焊接式端子連接可靠，接觸電阻小，減少了因連接問題導致的性能損耗，適合需要穩定供電的設備使用。
三、選型指南
選型時，首先需確認應用場景的額定電壓，該電容器額定電壓為 400V，應確保實際工作電壓不超過此值，若存在電壓波動，需預留一定余量，避免過壓導致損壞。其次，考慮工作溫度范圍，該產品適用于 - 40°C 至 + 85°C，需匹配應用環境的溫度條件，若環境溫度較高，需評估紋波電流是否在允許范圍內，避免過熱影響壽命。
紋波電流是關鍵參數，需根據電路中的實際紋波大小，結合產品在不同溫度下的允許紋波電流，確保實際紋波不超過額定值。安裝空間方面，需根據外殼尺寸（直徑 63mm，高度 105mm）預留足夠的安裝位置，同時考慮散熱空間，避免與其他發熱元件近距離接觸。此外，需確認安裝方式是否與設備兼容，該型號帶安裝螺柱，適合固定在金屬支架或面板上。
四、技術參數
Itelcond AYUX-HR332M400CC1 的主要技術參數如下：電容值為 3300μF，測量條件為 100Hz、25°C±2°C，公差為 ±20%；額定直流工作電壓 400V， surge 電壓 440V，適用于需要 400V 級電壓的電路；工作溫度范圍 - 40°C 至 + 85°C，符合 climatic category 40/85/56 標準。
等效串聯電阻（ESR）在 100Hz 下典型值為 35mΩ，最大值 43mΩ；紋波電流方面，在 85°C、100Hz 條件下額定值為 10.1A，55°C 時可通過溫度系數 Kt（1.50）計算得出更高的允許值；預期壽命在額定條件下為 10,000 小時，若降低紋波電流或工作溫度，壽命可延長。外殼尺寸為直徑 63mm，高度 105mm，端子為螺絲端子，間距符合該系列的標準設計。
五、產品尺寸
該電容器的外殼尺寸代碼為 “CC”，對應直徑 63mm，高度 105mm，安裝螺柱的規格適配 M12 螺紋，安裝扭矩為 10Nm。端子間距為 28.6mm，適合通過螺絲固定連接導線，確保接觸穩固。外殼底部為平底設計，安裝時需預留一定空間以利于散熱。
整體尺寸緊湊，在保證內部儲能容量和散熱需求的同時，減少了對安裝空間的占用，適合集成到空間受限的工業設備內部。具體的尺寸細節，如端子高度、外殼壁厚等，可參考產品手冊中的機械圖紙，確保與設備的安裝結構匹配。
六、應用領域
Itelcond AYUX-HR332M400CC1 鋁電解電容器適用于多種工業場景。在 UPS（不間斷電源）中，可作為儲能元件，穩定直流母線電壓，應對斷電時的瞬時供電需求；在逆變器中，用于濾波，減少電流波動，提升輸出交流電的質量。

太陽能和風能系統中，該電容器可配合功率轉換電路，處理能量轉換過程中的紋波電流，保障系統穩定運行；自動化設備和工業驅動器中，用于平滑電壓、吸收瞬間沖擊電流，保護電路中的敏感元件。此外，在醫療設備的電源部分，其穩定的性能和長壽命特性可減少設備維護頻率，確保醫療設備的可靠運行。在鐵路車輛的供電系統中，也能適應振動和溫度變化較大的環境，發揮穩定的濾波和儲能作用。

?
