產品介紹

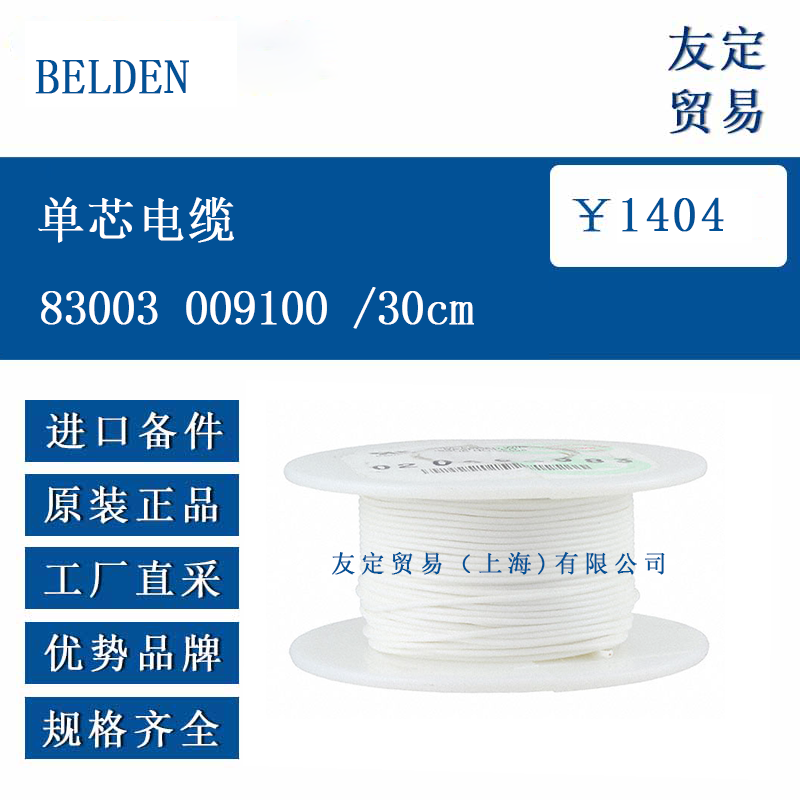

BELDEN 83003 009100 /30cm 單芯電纜是一款高溫塑料引線，采用 24AWG（19x36）鍍銀銅導體，外層包裹 PTFE（聚四氟乙烯）絕緣層。該電纜長度為 30 厘米，顏色為白色，整體設計適用于高溫環境下的連接需求。其結構簡單緊湊，單芯設計使其在布線時具有一定的靈活性，便于在有限空間內進行安裝和布置。作為 83003 系列的一員，它延續了該系列在高溫環境下穩定工作的特性，能滿足多種電子設備內部布線及互聯電路的使用要求。
功能特點
該電纜具有出色的耐高溫性能，操作溫度范圍為 - 70°C 至 + 200°C，在高溫環境下能保持穩定的電氣性能和機械性能，不易因溫度變化而出現老化或性能下降的情況。其絕緣層采用 PTFE 材料，不僅具備良好的絕緣性能，還能抵抗多種化學物質的侵蝕，提高了電纜在復雜環境中的適用性。鍍銀銅導體的使用保證了良好的導電性，有助于減少信號傳輸過程中的損耗。此外，該電纜的彎曲半徑較小，固定安裝時最小彎曲半徑為 0.44 英寸（11 毫米），便于在狹小空間內進行彎曲和布置，提升了安裝的便利性。
選型指南
選型時，首先需考慮應用環境的溫度范圍，該電纜適用于 - 70°C 至 + 200°C 的環境，若超出此溫度范圍，則需選擇其他更適配的型號。其次，根據連接需求確定電纜的長度，30 厘米的長度適合短距離連接場景，若需要更長的連接距離，可選擇同系列其他長度的產品。顏色方面，該型號為白色，若有顏色區分布線的需求，可參考 83003 系列的其他顏色變體。同時，需確認電纜的電流承載能力和電壓等級是否滿足設備要求，其最大電流符合 Mil-Std-975M Table 3.16（單線）的 3.3A，電壓為 600V，適用于相應的電路連接。
技術參數
導體規格：24AWG，采用 19x36 的鍍銀銅導體，標稱導體直流電阻為 24 Ohm/1000ft；
絕緣層：材料為 PTFE，標稱厚度 0.01 英寸（0.25 毫米），標稱絕緣直徑 0.044 英寸（1.1 毫米）；
整體電纜直徑：標稱 0.044 英寸（1.1 毫米）；
最大電流：Mil-Std-975M Table 3.16（單線）為 3.3A；
電壓等級：600V；
操作溫度：-70°C 至 + 200°C；
彎曲半徑：固定安裝最小為 0.44 英寸（11 毫米）；
合規標準：符合 AWM 1213、MIL-W-16878/4，以及 RoHS、WEEE 等相關指令要求。
產品尺寸
該電纜的整體標稱直徑為 0.044 英寸（1.1 毫米），長度為 30 厘米。導體的規格為 24AWG，絕緣層厚度 0.01 英寸（0.25 毫米），這些尺寸參數保證了電纜在具備良好性能的同時，能適應狹小空間的安裝需求。其彎曲半徑的設計也為安裝提供了便利，可在有限空間內靈活布置。
應用領域
BELDEN 83003 009100 /30cm 單芯電纜適用于高溫環境下的互聯電路，可作為計算機和電子設備的內部布線使用。在工業電子設備中，能用于連接高溫區域的部件，保障信號和電力的穩定傳輸。由于其符合 MIL-W-16878/4 等標準，也可應用于相關的軍事和航空航天領域的電子設備布線場景。此外，在一些需要抵抗化學腐蝕和高溫的環境中，如實驗室設備、工業控制系統等，該電纜也能發揮穩定的連接作用。
