產品介紹

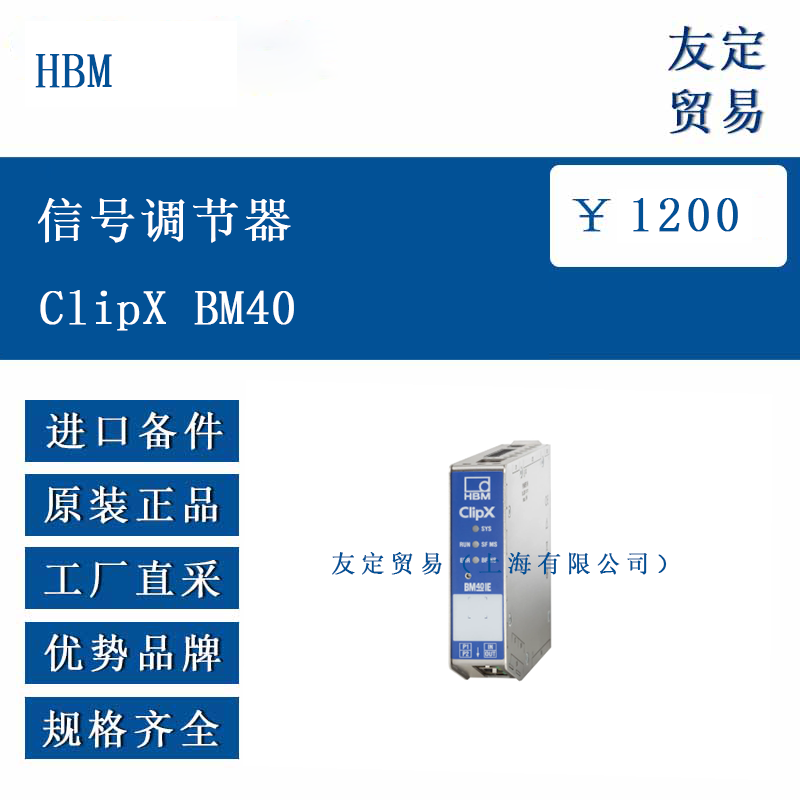

HBM ClipX BM40 是一款工業放大器，主要用于對多種傳感器信號進行調節與處理。其設計注重實用性與兼容性，可連接多種 transducer 技術，通過高精度的 A/D 轉換實現信號的準確測量，并支持多種數據傳輸方式與外部設備進行交互。設備采用堅固緊湊的金屬外殼，可安裝在 DIN 導軌上，適用于工業環境中的信號測量與處理場景，能滿足工業生產及實驗中對信號精度和穩定性的基本需求。
功能特點
HBM ClipX BM40 具備多項實用功能。其測量通道可自由配置，并支持 TEDS 通道參數化，能適應不同的測量需求。可連接 7 種 transducer 技術，采樣率達 19.2 kHz，保證了信號采集的及時性與完整性。配備 4 個數字 I/O 和 1 個可切換電壓 / 電流輸出的模擬輸出，便于與其他設備進行信號交互。支持通過 ClipX 總線實現最多 6 個模塊的模塊化連接，實現測量值的傳輸與共享。內部設有計算通道（智能功能），可進行多種數據處理與計算。兼容 OPC UA、PROFINET、EtherCAT 等多種通信協議，確保數據能順利傳輸至不同的工業控制系統。通過集成的網頁服務器可實現簡單操作，且設有 3 級用戶引導，降低了操作門檻。外殼采用堅固的金屬材質，結構緊湊，適合安裝在 DIN 導軌上，能適應工業環境的使用條件。
選型指南
選擇 HBM ClipX BM40 時，需結合具體使用場景綜合考量。首先，需確認所需連接的 transducer 類型，該設備支持全橋和半橋應變片、壓阻式傳感器、電位計、熱電阻（Pt100）、電壓（±10V）、電流（±20mA）等多種技術，需確保設備與傳感器類型匹配。其次，根據測量精度要求判斷是否適用，其精度等級最高可達 0.01，若應用場景對精度要求較高，該型號可作為選擇之一。另外，需考慮與外部系統的通信需求，其支持多種工業總線協議，應根據現有控制系統的協議類型選擇適配型號。同時，安裝環境的溫度、濕度等條件也需納入考量，其工作溫度范圍為 -20...+60°C（無冷凝），相對濕度 5...95%（非冷凝），需確保環境在此范圍內。
技術參數
HBM ClipX BM40 的技術參數涵蓋多個方面。測量輸入方面，設有 1 個與電源 galvanically 隔離的測量輸入，支持多種 transducer 技術，包括全橋和半橋應變片、壓阻式傳感器、電位計、Pt100 熱電阻、±10V 電壓、±20mA 電流等。A/D 轉換采用 delta-sigma 轉換器，采樣率為 19200 S/s，信號帶寬在直流傳感器激勵（DC）且濾波器關閉時為 3800Hz，載波頻率傳感器激勵（CF）時為 200Hz。電源電壓范圍為 10...30V DC（額定電壓 24V），最大功耗在 24V 供電時為 5W。設備具備一定的防護能力，防護等級為 IP20，符合 EN 60529 標準。在環境適應性上，工作溫度范圍為 -20...+60°C（無冷凝），存儲溫度范圍為 -25...+75°C，相對濕度 5...95%（非冷凝）。數字 I/O 方面，設有 2 個數字輸入和 2 個數字輸出，模擬輸出可支持電壓或電流輸出，精度等級為 0.05。
產品尺寸
HBM ClipX BM40 采用緊湊設計，包含 DIN 導軌安裝材料在內的尺寸為（高 x 寬 x 深）100mm x 25mm x 118mm，重量約為 360g。這種尺寸設計使其能在工業控制柜等空間有限的環境中便捷安裝，且重量適中，便于搬運與固定。
應用領域

HBM ClipX BM40 信號調節器適用于多種工業與實驗場景。在制造業中，可用于自動化生產線的設備狀態監測，通過連接應變片等傳感器，實時獲取設備的受力、形變等信號，為生產過程的穩定性提供數據支持。在實驗室環境中，可作為精密測量系統的一部分，對電壓、電流、溫度等物理量進行精確測量與數據轉換，滿足實驗對數據精度的要求。此外，在工業控制系統中，其支持多種通信協議的特性使其能融入不同的自動化網絡，實現測量數據的實時傳輸與集成，助力工業流程的智能化管理。同時，在需要模塊化擴展的測量系統中，其支持最多 6 個模塊連接的特性也能發揮作用，適應多通道測量需求。

?
