產品介紹

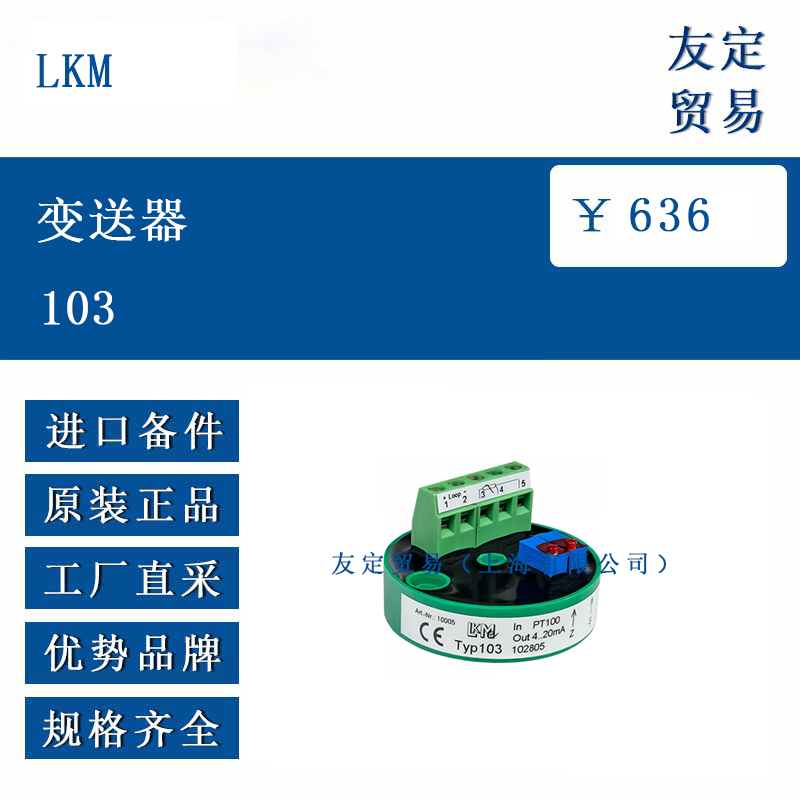

LKM 103 是一款模擬變送器，專為 PT100/PT1000 測量電阻設計，能夠將傳感器隨溫度變化的電阻值高精度地線性轉換為 4...20mA 的電流信號。產品出廠時會根據客戶指定的測量范圍進行校準，通過量程和零點調節器可進行精細調整，便于在現場進行 minor 校正。

在接線方式上，該變送器支持 2 線或 3 線制連接，采用 3 線制時，若所有導線電阻相同，可在很大程度上補償導線電阻帶來的影響，確保測量的準確性。其整體設計緊湊，采用聚氨酯黑色灌封材料，具備一定的環境適應能力，適用于多種工業測量場景。

功能特點

LKM 103 變送器的核心功能是實現溫度信號到電流信號的精準轉換，線性度誤差小于 0.1% FS，保證了信號轉換的精度。針對傳感器可能出現的故障，該變送器具備相應的保護機制：當傳感器斷線時，輸出電流會大于 20mA；當發生短路情況時，輸出電流則小于 4mA，便于及時發現異常。

設備的響應時間小于 0.1 秒，能快速反映溫度的變化，滿足實時測量的需求。同時，其具備反極性保護功能，可避免因接線錯誤導致的損壞。在安裝方面，采用 B 型頭部安裝方式，搭配螺絲端子，接線范圍為 0.13...1.5mm²，安裝過程簡便，且整體重量約 30g，對安裝位置的承重要求較低。

選型指南

選擇 LKM 103 變送器時，首先需確認測量對象是否為 PT100 或 PT1000 電阻傳感器，若為其他類型的電阻傳感器，可咨詢品牌方是否有適配版本。其次，根據實際測量需求確定溫度范圍，該變送器的零點溫度范圍為 -200…600°C（對應 4mA 輸出），量程為 20…850K（零點溫度加量程對應 20mA 輸出），需確保實際測量范圍在設備可覆蓋的區間內。

考慮接線方式，若測量環境中導線電阻可能對結果產生影響，優先選擇 3 線制連接，并保證各導線電阻一致，以利用設備的導線電阻補償功能。此外，需注意設備的工作條件，其工作溫度范圍為 -40…85°C，濕度小于 95%，應確保使用環境在此范圍內，避免影響設備性能。

技術參數

LKM 103 變送器的主要技術參數如下：

• 輸入：支持 PT100/PT1000 傳感器，2 線或 3 線制連接，測量電流約 0.8mA（取決于傳感器電阻）。
• 溫度范圍：零點 -200…600°C（對應 4mA），量程 20…850K（零點 + 量程對應 20mA）。
• 線性度誤差：<0.1% FS。
• 回路電壓：10...35VDC，具備反極性保護。
• 輸出信號：4...20mA 電流環，傳感器斷線時 >20mA，短路時 <4mA。
• 響應時間：<0.1s。
• 溫度系數（TC）：<100ppm/°C。
• 環境參數：工作溫度 -40…85°C，濕度 <95%；抗振動性能 5g/10…200Hz。
• 電磁兼容性：符合 EN 61326-1 和 EN 61326-2-3 標準，具備一定的抗干擾能力和低發射特性。
• 物理參數：尺寸 44.5x26.5mm（直徑 x 高度），灌封材料為黑色聚氨酯，采用螺絲端子，接線范圍 0.13...1.5mm²，重量約 30g。

產品尺寸

LKM 103 變送器的尺寸為直徑 44.5mm、高度 26.5mm，整體結構緊湊，占用空間小，適合安裝在空間有限的工業設備或控制柜內。其輕便的設計（約 30g）也降低了安裝難度，可通過 B 型頭部安裝方式穩定固定。

應用領域

LKM 103 變送器廣泛應用于需要對溫度進行精確測量并轉換為標準電流信號的工業場景。在化工生產中，可用于反應釜、管道等設備的溫度監測，將溫度信號轉換為 4...20mA 后傳輸至控制系統，實現對生產過程的實時監控。

在機械制造領域，適用于機床、電機等設備的溫度檢測，及時反饋設備運行時的溫度變化，便于進行故障預警和維護。此外，在能源、電力行業，可用于變壓器、電纜等設備的溫度測量，為設備的安全運行提供數據支持。其良好的環境適應能力和精準的轉換性能，使其能夠在多種復雜工業環境中穩定工作。
