產品介紹

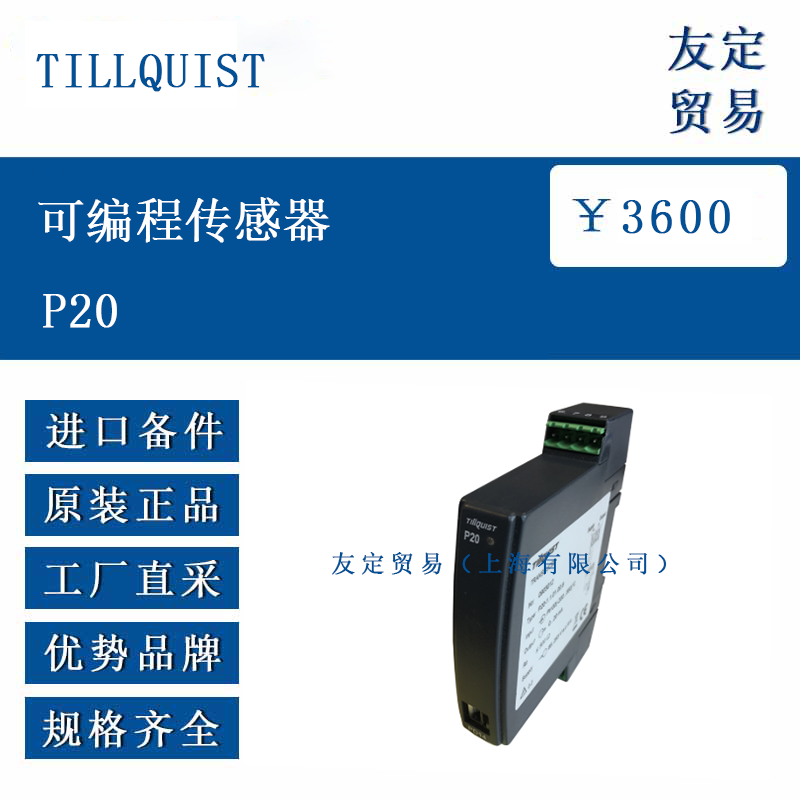

TILLQUIST P20 是一款導軌安裝的可編程傳感器，能夠將溫度（熱電偶、熱電阻）、電阻、分流器電壓及標準信號轉換為隔離的恒流或恒壓標準信號。其輸出信號與輸入信號及電源之間采用 galvanic 隔離設計，提升了信號傳輸的安全性和抗干擾能力。在測量過程中，對于三線制系統的電阻測量，設備可自動補償導線電阻；對于熱電偶測量，可自動補償端子溫度，確保測量精度。通過 PD14 編程器，用戶可靈活配置輸入類型、測量平均時間、模擬輸出特性等參數，并能讀取測量值，適配不同的應用場景。
功能特點
TILLQUIST P20 具備良好的適應性，支持多種輸入信號類型，包括熱電偶（K 型、S 型等）、熱電阻、直流電壓、直流電流等，可滿足不同物理量的測量需求。設備具有自動補償功能，能減少導線電阻和端子溫度對測量結果的影響，提升測量準確性。其輸出信號與輸入、電源之間的 galvanic 隔離設計，有效避免了干擾信號的傳遞，保障了系統的穩定運行。此外，設備可通過 PD14 編程器進行全參數配置，靈活性較高，且能在 - 20...55°C 的環境溫度下正常工作，適應工業現場的復雜條件。
選型指南
選型時需首先明確輸入信號類型，根據測量對象選擇對應的輸入代碼，例如測量 K 型熱電偶可選擇代碼 36（-200...1370°C），測量熱電阻可選擇相應的電阻范圍代碼。其次，確定輸出信號類型，根據控制系統需求選擇 0...20mA、4...20mA 電流輸出或 0...10V 電壓輸出，對應代碼 1、2、3。供電方面，需匹配現場電源條件，選擇 85...253V AC/DC 或 20...40V AC/DC 的供電代碼。同時，需考慮環境因素，如工作溫度（-20...55°C）、濕度（<95% 無凝結）等，確保設備適應安裝環境。此外，若有特殊精度要求，需參考具體參數表進行選型。
技術參數
TILLQUIST P20 可編程傳感器的主要技術參數如下：供電范圍根據代碼分為 85...253V AC/DC 和 20...40V AC/DC，交流供電頻率 45...65Hz。輸入參數方面，電壓輸入電阻 > 1MΩ，電流輸入電阻 12Ω±1%。過載能力：熱電偶和熱電阻持續過載為 1.1 倍額定值，電壓、電流和電阻持續過載為 1.3 倍額定值；短時過載電壓為 5 倍額定值，電流為 10 倍額定值。響應時間：直流電流、電壓范圍≥0.2s，其他范圍≥0.4s。防護等級：外殼 IP40，電氣連接 IP20。尺寸為 22.5×120×100mm，重量 0.125kg，安裝方式為 35mm 導軌安裝。電磁兼容性符合 EN 61000-6-2（抗干擾）和 EN 61000-6-4（發射）標準。
產品尺寸
TILLQUIST P20 可編程傳感器采用緊湊型設計，寬度 22.5mm、高度 120mm、深度 100mm，適合安裝在 35mm 導軌上，能在有限的空間內靈活布置，尤其適用于控制柜內的密集安裝場景。其尺寸設計兼顧了結構穩定性和安裝便利性，便于與其他自動化設備集成。
應用領域

TILLQUIST P20 可編程傳感器廣泛應用于工業自動化領域的溫度和信號測量場景。在化工生產中，可用于反應釜的溫度監測，將熱電偶信號轉換為標準信號傳輸至控制系統；在電力系統中，可測量設備的溫度或電流信號，為設備狀態監控提供數據支持；在機械制造中，可對生產線上的溫度、壓力等參數進行轉換和傳輸，助力自動化生產流程的調控。此外，其多樣化的輸入類型和靈活的配置功能，也使其適用于食品加工、醫藥生產等對測量精度和穩定性有要求的行業。

?
