一、產品介紹

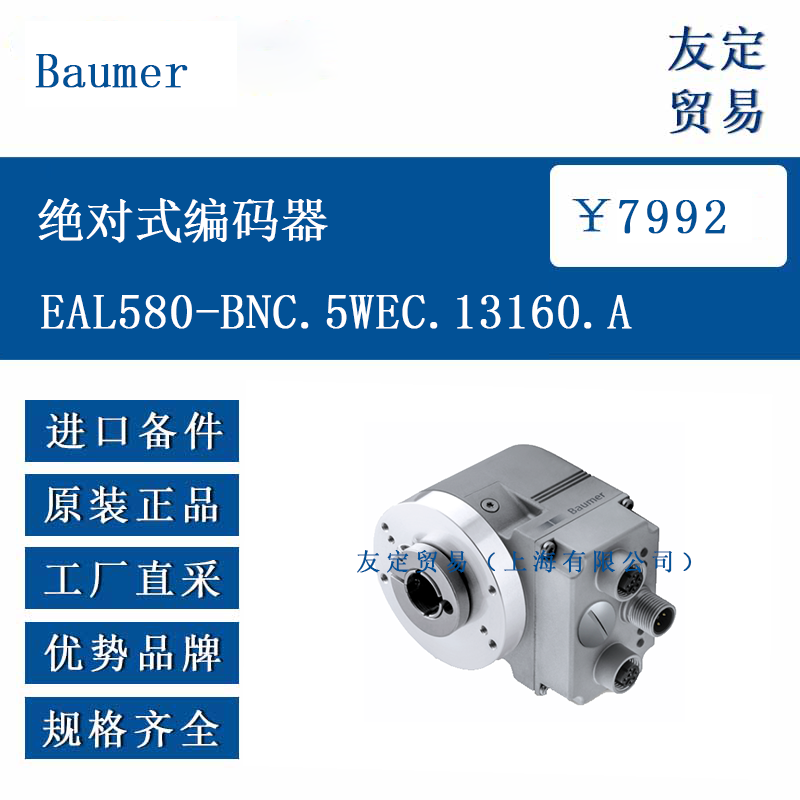

Baumer EAL580-BNC.5WEC.13160.A 是一款絕對式編碼器，采用先進的光電感應原理進行位置和角度的測量。它能夠精準地確定旋轉軸的位置和角度信息，并將這些信息以數字信號的形式輸出，為設備的控制系統提供準確的位置反饋，從而確保設備運行的準確性和穩定性。
二、功能特點
絕對值編碼技術：運用絕對值編碼原理，即使在設備斷電重啟后，編碼器也無需進行歸零操作，可直接讀取當前的準確位置信息，有效避免了因累計誤差而導致的位置偏差，這一特性使其在對位置反饋精度要求極高的應用場景中表現出色。
多圈計數能力：支持多達 65536 圈的多圈計數，無需借助電池或復雜的齒輪箱結構，就能準確記錄旋轉圈數。這種設計不僅降低了維護成本，還提高了編碼器在長行程運動控制中的可靠性和穩定性。
高抗干擾性能：嚴格符合 EN 61000 - 6 - 2（輻射干擾）、EN 61000 - 6 - 4（抗干擾性）標準。編碼器內部集成了抗干擾電路，能夠有效抵御外界強電磁干擾，確保在復雜的電磁環境下仍能穩定、準確地工作。
LED 狀態顯示：產品集成了 4 個 LED 指示燈，可實時顯示電源、通訊、故障等多種狀態信息。通過這些直觀的指示燈，技術人員能夠快速判斷編碼器的工作狀態，及時發現并解決潛在問題，提高設備的維護效率。
三、選型指南
分辨率需求：該型號編碼器總分辨率達 29 位，其中單圈為 13 位，多圈為 16 位。在選型時，需根據實際應用場景對位置精度的要求來確定是否滿足需求。例如，在對位置精度要求極高的精密機床加工、機器人關節控制等應用中，較高的分辨率能夠提供更精準的位置反饋。
軸類型與尺寸：其軸類型為 ø10×20mm 實心軸帶緊固面。在選擇時，要確保設備的安裝接口與編碼器的軸類型和尺寸相匹配，以保證編碼器能夠正確安裝并穩定運行。
通訊接口：采用 EtherCAT 實時工業以太網通訊協議。如果設備的控制系統支持該通訊協議，那么能夠?qū)崿F(xiàn)高精度的同步控制，且數據傳輸延遲低，非常適合高速運動控制系統。若控制系統不支持該協議，則需考慮是否有合適的轉換設備或選擇其他接口類型的編碼器。
工作環境條件：編碼器的工作溫度范圍為 - 40~+85°C，相對濕度為 95%（不結露），防護等級達到 IP65。在選型時，需根據設備實際的工作環境溫度、濕度以及防護要求等因素，判斷該型號編碼器是否能夠適應相應的工作環境。例如，在高溫、潮濕或多塵的工業環境中，IP65 的防護等級能夠有效保護編碼器內部的電子元件不受外界環境的侵蝕。
四、技術參數
電氣參數：電源電壓支持范圍為 10~30VDC，具備反極性保護功能，可有效防止因電源接反而損壞編碼器。電流消耗（無負載）≤100mA（24VDC），能夠適配多種常見的工業電源系統。
分辨率與精度：總分辨率 29 位，其中單圈步數為 8192 步（對應 13 位單圈分辨率），圈數可達 65536 圈（對應 16 位多圈分辨率），絕對精度為 ±0.025°，滿足大多數工業應用對于高精度位置測量與控制的需求。
機械參數：法蘭尺寸為 ø58mm，軸類型為 ø10×20mm 實心軸帶緊固面。運行速度方面，機械運行速度≤10000rpm，電氣運行速度≤6000rpm，啟動加速度≤1000U/s²，啟動轉矩≤0.03Nm（+25°C，IP65），轉子慣量為 20gcm²。材質上，外殼采用壓鑄鋅，法蘭為鋁，這種材質組合既保證了編碼器的結構強度，又具備一定的耐腐蝕性。
環境參數：工作溫度范圍為 - 40~+85°C，相對濕度 95%（不結露）。耐振動性能方面，可承受 ±0.75mm - 10~58Hz，10g - 58~2000Hz 的振動；抗沖擊能力為 100g，2ms。防護等級達到 IP65，能夠有效防塵防水，適應較為惡劣的工業環境。
五、產品尺寸
編碼器的法蘭尺寸為 ø58mm，這一尺寸設計符合工業領域中常見的安裝標準，便于與各類設備的安裝支架或連接部件進行適配。軸的尺寸為 ø10×20mm 實心軸帶緊固面，這樣的軸尺寸和結構設計，在保證與驅動部件有效連接的同時，能夠承受一定的扭矩，確保編碼器在運行過程中的穩定性。
六、應用領域
工業自動化生產線：在自動化生產線中，編碼器可用于精確控制傳送帶上產品的位置和速度，確保產品在各個加工環節的準確對接，提高生產效率和產品質量。例如，在電子元器件的組裝生產線中，通過編碼器對機械手臂的位置反饋控制，能夠?qū)崿F(xiàn)高精度的元器件貼裝操作。
數控機床：數控機床的加工精度依賴于精確的位置控制。該編碼器能夠?qū)崟r(shí)反饋機床坐標軸的位置信息，幫助控制系統及時調整刀具的位置和運動軌跡，從而實現高精度的零件加工，滿足機械制造行業對于精密加工的需求。
機器人領域：無論是工業機器人還是服務機器人，編碼器在其關節部位的應用至關重要。通過編碼器對機器人關節角度的精確測量和反饋，使機器人能夠準確地執行各種動作指令，完成復雜的搬運、裝配等任務，在工業生產、物流倉儲等多個場景中發揮重要作用。

物流倉儲設備：在自動化物流倉儲系統中，如自動導引車（AGV）、堆垛機等設備，需要編碼器來精確測量車輛或設備的運行位置和角度。例如，AGV 通過編碼器反饋的信息，能夠沿著預設的路徑準確行駛，實現貨物的自動搬運和存儲，提高物流倉儲系統的運行效率和準確性。

?
